Усилитель на одной лампе


Усилитель на одной лампе 6П14П

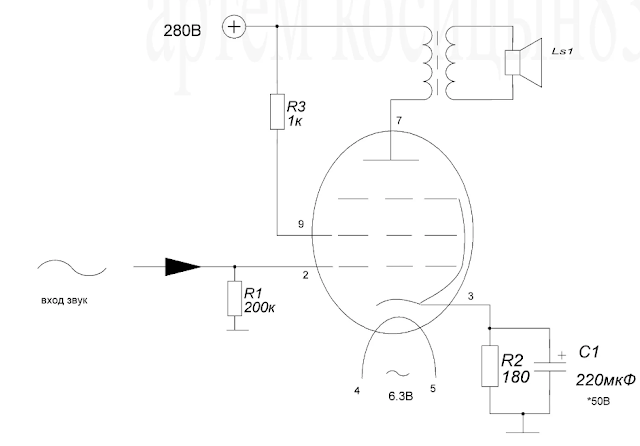

усилитель на 1 лампе 6п14п схема


Усилитель сделан на популярном пентоде 6П14П  по входу(2) на сетку
ставиться резистор 200к (если необходимо регул. громкость то вместо него поставить переменный).Выходной трансформатор можно использовать ТВЗ-1-9 или ТВЗ-1-2 итд. Питание лампы 280в. Сопротивление нагрузки 4-5 Ом


Усилитель на одной лампе 6П9



схема усилителя на одной лампе 6П9



Усилитель на одной лампе 6Ф5П




усилитель на  лампе 6Ф5П схема



Этот усилитель на комбинированой лампе 6Ф5П , в этой лампе обьединены триод и пентод,в схеме также присутствует обратная связь.
