ЛАМПОВЫЕ ЧАСЫ НА ГАЗОРАЗРЯДНЫХ ИНДИКАТОРАХ v1.0
В этой статье буде описано как сделать часы на лампах своими руками . Проще говоря - ламповые часы инструкция создания .
Эти часы сделаны на красных немецких индикаторах RFT Z560M .(при желании можно сделать на других индикаторах только соблюдать цоколевку)
Как мы видим из мануала 1956 года отпечатаного еще на печатной машинке , какие требуются резисторы анодные при разном анодном напряжении.
Ub 170v 250v 300v +10%
_______________________________
Ra 20 60 91 kOhm +- 5%
_______________________________
Также мы можем посмотреть габаритные размеры и цоколевку .
Логика часов это контроллер на pic16f84a и микросхеме 155ид1 .Корпус черного цвета для часов приобретался в радиомагазине , черный цвет лучше всего сочетается с красными индикаторами , кнопки настройки часов тоже подобраны красного цвета.Разделительная точка сделана из советской торцевой неонки ИНС-1 .
Часы этой версии практически идентичны с версией v2.0 ,разница лишь в индикаторах и анодных ключах .
Цоколевка и параметры лампы Z560M
Как мы видим из мануала 1956 года отпечатаного еще на печатной машинке , какие требуются резисторы анодные при разном анодном напряжении.
Ub 170v 250v 300v +10%
_______________________________
Ra 20 60 91 kOhm +- 5%
_______________________________
Также мы можем посмотреть габаритные размеры и цоколевку .
Логика часов это контроллер на pic16f84a и микросхеме 155ид1 .Корпус черного цвета для часов приобретался в радиомагазине , черный цвет лучше всего сочетается с красными индикаторами , кнопки настройки часов тоже подобраны красного цвета.Разделительная точка сделана из советской торцевой неонки ИНС-1 .
Часы этой версии практически идентичны с версией v2.0 ,разница лишь в индикаторах и анодных ключах .
Схема этих часов лишена недостатков часов версии v2.0 анодные ключи на транзисторах не дают засветку на соседний разряд .
Платы односторонние сделаны и собраны в бутерброд ,плата с индикаторами и плата контроллер с блоком питания.
Отверстия под лампы сделаны специальным сверлом для металла
________________________________________________________________________________
ЛАМПОВЫЕ ЧАСЫ НА ГАЗОРАЗРЯДНЫХ ИНДИКАТОРАХ v2.0
Сейчас на просторах интернета можно очень часто увидеть интересные часы на старых индикаторах 70-80х годов и популярность их все больше и больше растет из-за необычного винтажного вида и красивого свечения. Для этих часов используют разнообразные газоразрядные индикаторы.
Здесь я опишу свой второй проект ламповых часов.
Эта лампочка весьма популярна не только в Англии , в европе ее выпускали многие производители
DATASHEET ZM1080 MULLARD
Как вы видите ламп с сокетом B13D выпускалось много .
B570M, F9080B, F9080BA, TAF1093A, TAF1317A, TAU7030, Z5700M, Z570M, Z5730M, Z573M, Z5740M, Z574M, ZM1082, ZM1134, ZM1135, ZM1136A, ZM1136L, ZM1136R, ZM1138A, ZM1138L, ZM1138R
Схема всем хороша , но есть одно неприятное но, анодные ключи здесь на оптронах и при дин.индикации они дают засветку на соседние разряды .Поэтому не наступайте на эти грабли как я а делайте на транзисторных анодных ключах как указано в схеме ниже.
Я же сделал чтоб попробовать и посмотреть насколько сильно присутствует засветка и есть ли возможность исправить с оптронами, а также по тому что на транзисторных ключах я уже делал другой проект но об этом позже.
Здесь я опишу свой второй проект ламповых часов.
Nixie Mullard clock
Порывшись на просторах интернета по теме ламповых часов я быстро нашел для себя исходники для проекта. Часы сделаны на распространенном микроконтроллере pic16f84a , индикаторы подобрал красного цвета ZM1080 MULLARD из великой Британии .
DATASHEET ZM1080 MULLARD
Как вы видите ламп с сокетом B13D выпускалось много .
B570M, F9080B, F9080BA, TAF1093A, TAF1317A, TAU7030, Z5700M, Z570M, Z5730M, Z573M, Z5740M, Z574M, ZM1082, ZM1134, ZM1135, ZM1136A, ZM1136L, ZM1136R, ZM1138A, ZM1138L, ZM1138R

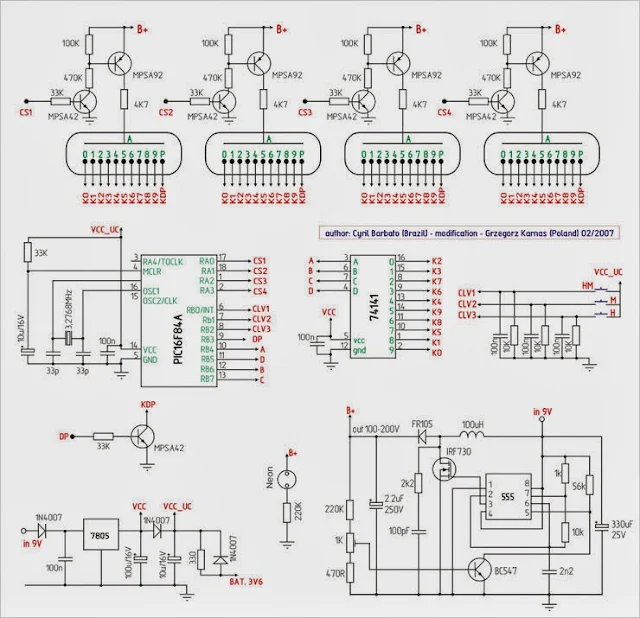

Схема ламповых часов
Схема всем хороша , но есть одно неприятное но, анодные ключи здесь на оптронах и при дин.индикации они дают засветку на соседние разряды .Поэтому не наступайте на эти грабли как я а делайте на транзисторных анодных ключах как указано в схеме ниже.
Я же сделал чтоб попробовать и посмотреть насколько сильно присутствует засветка и есть ли возможность исправить с оптронами, а также по тому что на транзисторных ключах я уже делал другой проект но об этом позже.
Платы часов сделаны в виде бутерброда из 2х плат , плата индикаторов и плата контроллера и блока питания .
Собрав сие чудо я получил забавные циФИРЪ на индикаторах ,оказалось воткнул не тот кварц ,поставил 32.768 вместо 3.2768 Mhz
Поменяв кварц все встало на свои места часики ожили и отлично ходят .
На схеме указана микросхема 74141 это полный аналог нашей микросхемы К155ИД1 .

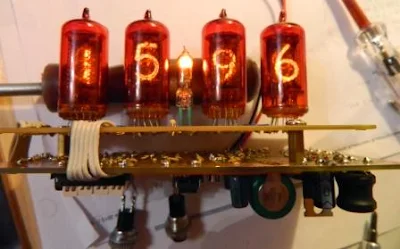

Индикаторы zm1080 на плате , на разделительную точку хорошо подошел индикатор ИН-3
Далее пошла сборка в корпус платы установлены на стоечки нужного размера. Для корпуса использовал подходящую жестяную коробку от сувенира Промсвязьбанка .По размерам отлично подошла.
Сверлить крупные отверстия в жестянке нужно аккуратно ! Чтоб не порвать края лучше зажать в струбцинах жесть между двумя листами оргалита или фанеры , а потом спокойно сверлить.
Корпус сверлим собираем. Гнездо адаптера залил термоклеем изнутри чтоб не болталось.Снаружи сделал накладку из латуни .Сверху сделал накладку под бронзу.
В нижней части сделал отверстия для стоек плат .
Ножки нашел резиновые (чтоб часы не скользили по столу) от старой аппаратуры уже с отверстиями .
Собираем , вдох-выдох подключаем ! ура работают ! Настраиваем время и наслаждаемся винтажным девайсом - все часы готовы !
По опциям , в часах есть только настройка минут и часов. В сети есть море часов с разными опциями , дата ,термометр , подсветка и.т.д я считаю ,что это все лишнее , т.к. первые часы на таких индикаторах в те времена и были с минимальными настройками .В ламповых устройствах чем меньше деталей тем оно надежнее .
Ночной вид часов .
