пятница, 30 ноября 2018 г.

Часы электроника 18.07

Ремонт и восстановление ламповых часов электроника 18.07




ламповые часы электроника 18.07



Сегодня будет интересный обзор ремонта необычных и винтажных часов. А необычны они тем что среди множества разнообразных моделей отечественных часов с  будильником и календарем , эти одни из лучших. Вы спросите почему ?

Да все просто с 1975 по 1990 годы советская часовая промышленнось не особо заморачивалась выпуском настольных часов которые реально удобны понятны и информативны , да были календари , были будильники, но все убоги и однотипны , мелки шрифтом ( сам календарь).






Но вот эта модель отличилась удобным мнемоническим представлением календаря ,а именно  каждый день недели подсвечивался зеленой точкой !
По количеству точек можно определить какой день недели , вот так просто =) Похоже эта модель удалась лучше других , но конечно еще далека от совершенства.


Если сравнить модели 90х  Японии или Европы то в плане разнообразности и оригинальности исполнения безнадежно отстали , рынок не подхлестывал и все лепили по партийным командам и планам.





зеленые точки календаря отражались на ВЛИ лампе ИВЛМ1-1/7


ИВЛМ1-1/7

Лампа ИВЛМ1-1/7 календарь рулится с помощью 3-х микр,  четырехразрядный  сдвиговый  регистр к176ир2 , транзисторная сборка  к161кн1а и микросхема часов с календарем к176ие13




лампа выгорела



динамик орет так что заклеили щели шоб не оглохнуть


часы сделаны на 176 логике, а именно к176ие13 и ие18 часы с будильником и часы с делителем , к176ир2  , к176ид3  и  к161кн1а


схема часов не оригинал  а похожая


Часы дожили до наших дней не в лучшем состоянии, лампа выгорела, электролиты посохли.

План ремонта:

1 Замена ламп
2 Замена электролитов
3. Чистка часов и платы

Модель: электроника 18.07
Год выпуска: 02.1992г.
Серийный номер: 101805
Производитель: завод "Ресурс" г.Богородицк


Функционал:
Будильник
Яркость
Батарея резервного питания. 9в.
Календарь.



2 отверстия на задней панели в левом верхнем углу  это:
1 отверстие лапа кварца (для изм. частоты)
2 отверстие  подстроечный конденсатор  для подстр. точности хода



индикатор старый (слева) и новый почувствуйте разницу , старый выгорел наглухо


индикатор илц4-5/7Л






кнопки настройки часов, минуты, коррекция ,будильник


электролиты заменены на новые








суббота, 24 ноября 2018 г.

Ламповые часы электроника Б6-402 белые ремонт

Ремонт и восстановление  часов  электроника Б6-402  белые 1977г




Интересный и увлекательный обзор ремонта и восстановление белой легенды часы электроника Б6-402 1977 года   СМОТРИМ ТУТ




четверг, 22 ноября 2018 г.

Часы электроника 13.11 схема

Схема часов электроника 13.11




Эта схема также подходит для часов :

Электроника Г9-02

Электроника Г9-04





На аукционе проданы одни из первых ламповых электронных часов в истории

На аукционе в Англии прототип одних из первых электронных часов продан за 40000 руб.




Часы были созданы в 1961 году. И как мы видим в весьма оригинальном дизайне. Если внимательно присмотреться то мы увидим что они на газоразрядных индикаторах nixie tube!

Часы создал Томас Бромли, инженер-любитель на газоразрядных индикаторных лампах ETL GR-10H






Он собрал их по своим собственным чертежам и разработкам почти 60 лет назад.

В англии не так много было производителей ламп индикаторных.Пересчитать их можно по пальцам одной руки. Итак производители индикаторов в Англии: Mullard ,Hivac, ETL.

Немного истории...


В СССР же каждый уважающий себя радиолюбитель собирал такие и не одни а по 2 3 штуки.
Часы Томаса же пролежали все это время в сарае и не принесли ему никакой прибыли.
Позже сын Томаса выставил их на продажу на аукцион.

Немного о изобретении.




Изобретатель, как это полагается, получил патент на свое изделие. После этого его ждала награда на выставке изобретений в Брюсселе. Но после по какой-то причине он решил не продлевать патент. В BBC считают, что это стоило Томасу состояния.

Еще один печальный эпизод, связанный с этими часами, случился немногим позже. У Бромли появился некий коммерческий заказчик, который попросил собрать 20 экземпляров. Но у Томаса не было на это средств. Он не справился.

среда, 21 ноября 2018 г.

Цвета ламповых часов электроника Б6-402

 часы электроника Б6-402 1977 год


В этой небольшой статье хотел затронуть такую интересную тему как цвет часов. Каким образом подбирали цвет для той или иной партии часов ?

Если например взять модель часов электроника Б6-402 то их выпускали только белого, синего и красного.Если я не прав то поправьте меня в комментариях.

Модель Б6-402 1977г красного цвета выпускали чуть большим объемом, т.к.
в 1977 году были знаменательные события для СССР а именно принята новая конституция  Союза Советских Социалистических Республик
7 октября 1977г.,а также был юбилей 60 лет великого октября. В СССР выпускали много разнообразной продукции посвященной 60-ти летию великого октября.

Чтоб не быть голословным смотрите ниже проспект старого журнала и все станет понятно.


Цех Рижского электротехнического завода ВЭФ 1977г.




четверг, 15 ноября 2018 г.

Микросхема к145ик1901 описание





Микроконтроллер БИС К145ИК1901 предназначен для электронных часов — будильников и таймеров различного назначения, с одновременной реализацией ряда дополнительных функций. Алгоритм работы вводится в память схемы при ее изготовлении.

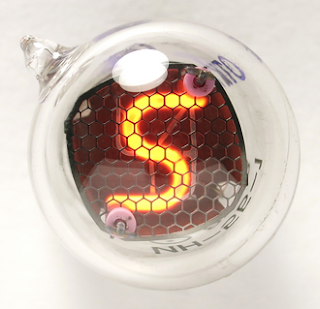

Знаковые газоразрядные индикаторы

Цоколевка знаковых газоразрядных индикаторов





При эксплуатации не рекомендуется применять относительно низкое напряжение источника питания,так как это влияет на изменение катодных токов и приводит катоды к разрушению. Для увеличения срока службы ламп рекомендуется применять импульсное анодное питание, при котором уменьшается среднее значение разрядного тока.

Практически целесообразен следующий режим эксплуатации:

амплитуда тока в импульсе 3-5 мА, длительность импульса 4 мкс и частота следования 50Гц.


Цоколевка индикаторов ИН-8-2, ИН-12Б, ИН-14, ИН-16





Цоколевка индикаторов ИН-1, ИН-2, ИН-4,ИН-8, ИН-12А





Цоколевка индикаторов ИН-5А ИН-5Б ИН-5А-1 ИН-5Б-1














Справочник по электронным приборам Д.С.Гурлев 1966г.



В настоящем издании книги переработана вводная часть справочника, необходимая для ознакомления со схемами и электронными приборами,а также для расчета этих схем.


Большое внимание уделено полупроводниковым приборам - диодам и транзисторам. Также большой справочник по радиолампам. Наименование приборов в справочнике расположены по порядку составляющих их цифр и букв алфавита, что позволяет быстро найти нужный тип радиодетали или радиолампы.

Справочный материал для каждого электронного прибора приведен в следущем объеме:

  • общие данные
  • междуэлектродные емкости
  • номинальные электрические данные
  • предельно допустимые электр. величины и доп. сведения
  • типовые режимы и схемы применения
  • замены и зарубежные аналоги

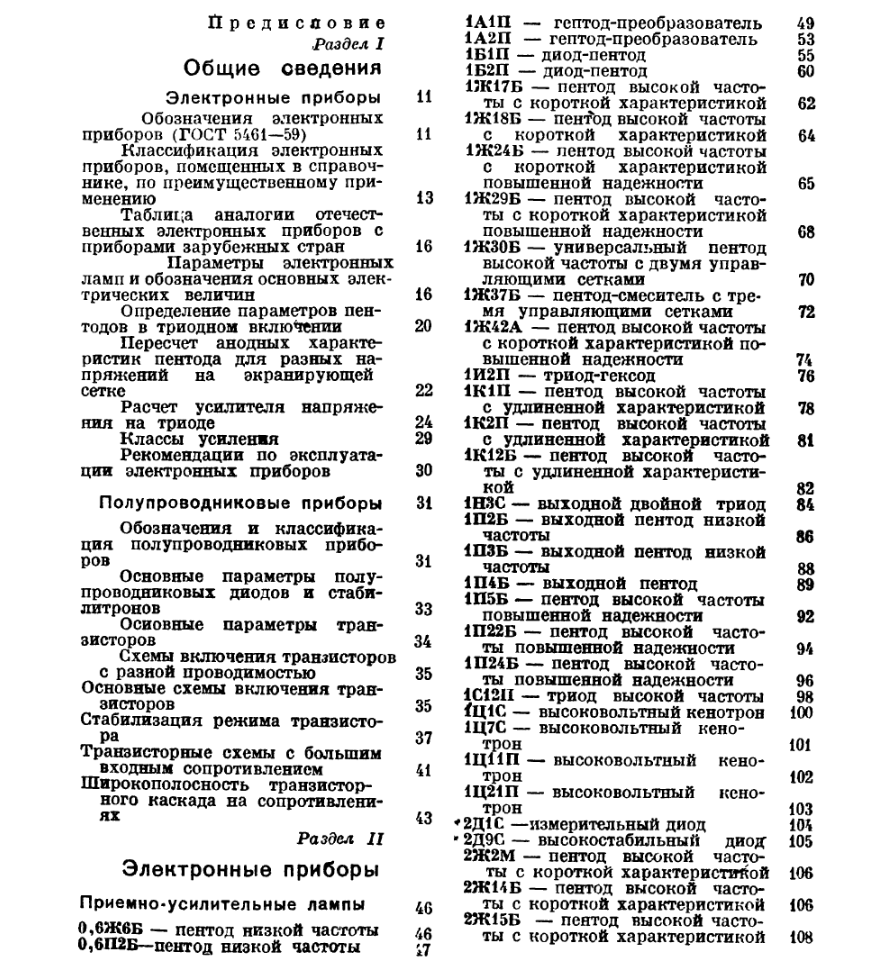

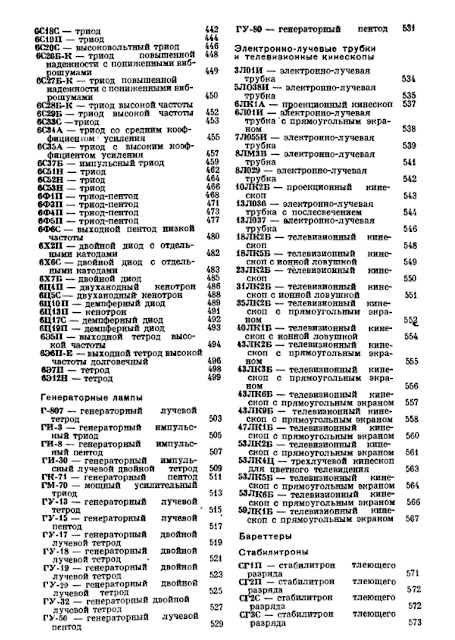

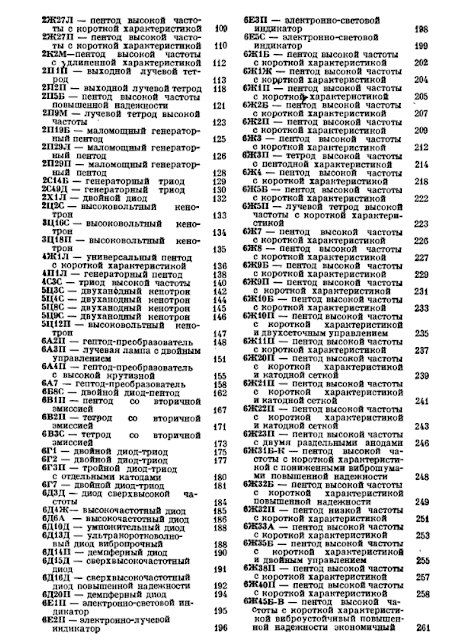

СОДЕРЖАНИЕ СПРАВОЧНИКА  по электронным приборам Д.С.Гурлев 1966г.











Полный  Справочник по электронным приборам Д.С.Гурлев 1966г. СКАЧАТЬ




среда, 7 ноября 2018 г.

Часы c WIFI на esp8266

Работа выходного дня . Часы сделаны  на  wifi модуле esp8266 и  MAX7219 матричном дисплее. Прошивка заливается через Arduino IDE . Единственное что надо в прошке добавить своего это ,  wifi доступ , гео API свой  и точный тайм сервер.

Для Гео API нужно зарегится тут   https://openweathermap.org/api  далее прописать свои координаты.





Корпус сделан под старину с латунными уголками и покрашен бронзовой краской потом зачищен до текстуры дерева




 схема подключения















Еsp8266 подключение к wifi

В телефоне или ноуте находим среди кучи вафель находим вайфай клоки  и подключаемся к ним. Далее заходим в строке браузера в wifi клоки по адресу который пробегает при включении 192.168.4.1 будет меню с синими кнопами и шаманим настраиваем сначала сеть , для безопасности лучше DNS и Шлюз прописать 192.168.1.1 (если не планируете раздавать инет с часов)

После того как в прошивке прописали доступ к вайфай (ID вайфай сети и пароль) модуль подхватывает адрес 192.168.1.35 (или другой который вы прописали).Галку DHCP снимаем.  Далее перезагружаем и подключаемся к вайфай клокам через свою обычную вайфай сеть по адресу который забили.


Архив с исходниками прошивками и схемой можно скачать тут

Библиотеки которые могут пригодится в Arduino IDE скачать тут
