TELEPHONE APPARATUS ТАН-6

Телефонный аппарат ТАН-6


Попал в мою коллекцию  дисковый ретро телефон ТАН-6 1964г. выпуска. Состояние удовлетворительное, аппарат требует реставрации.
В штатной  комплектации аппарат идет без номеронабирателя ,идет черная круглая заглушка. Сам аппарат выглядит весьма стильно и по габаритам невелик. Выпускался Пермским телефонным заводом п/я273 и Ленинградским заводом "Красная заря".



План работ :

1.Восстановить провод.
2.Восстановить, отчистить карболитовый корпус от грязи .
3.Заменить белый дисковый номеронабиратель на черный с буквенной маркировкой.
4.При разборе трубки была обнаружена трещина на резьбе ,требуется проклейка

Полезная архивная ветка аудиопортала по восстановлению карболитовых деталей

http://audioportal.su/archive/index.php/t-12262.html

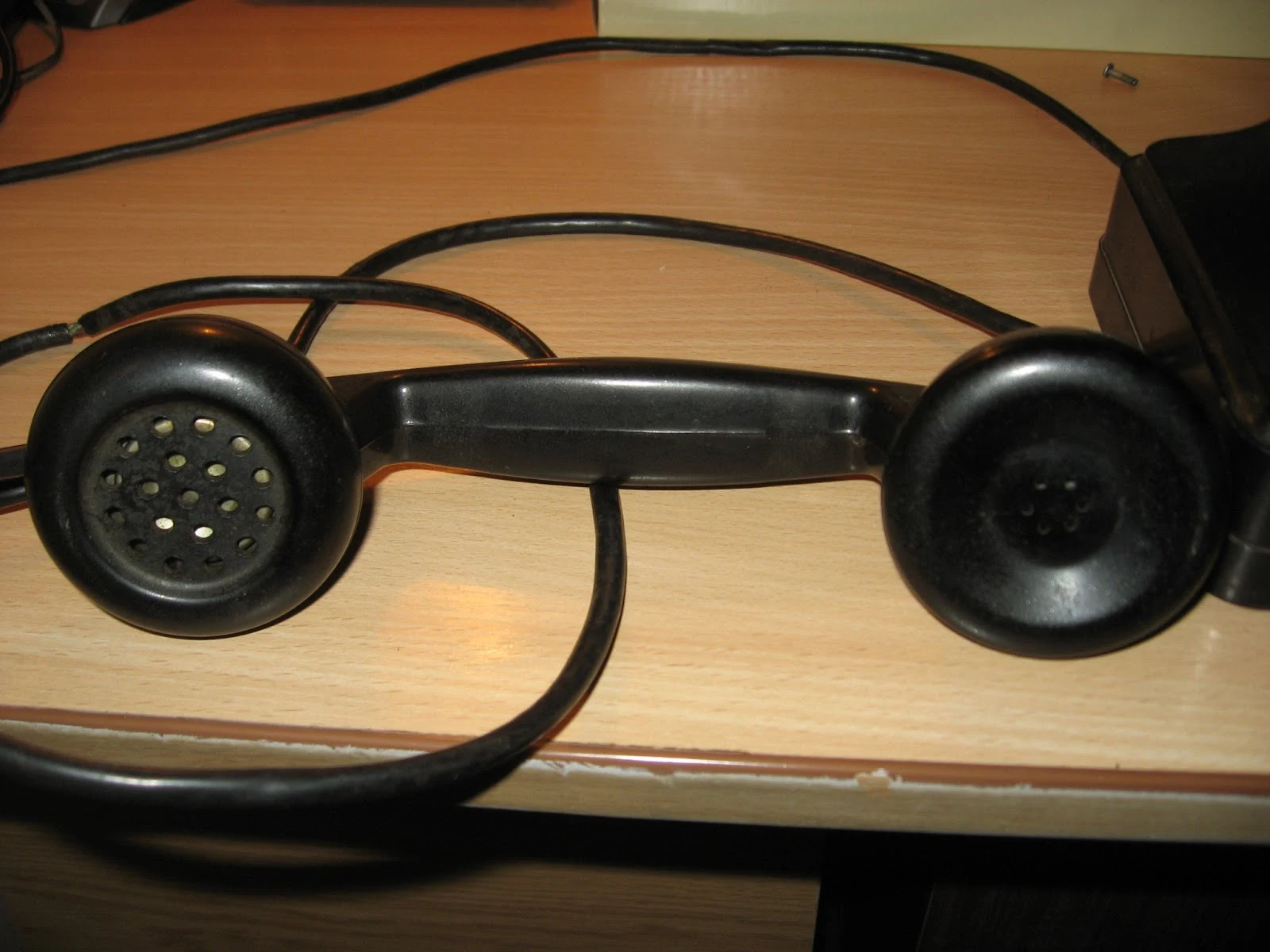

Перед полировкой , аппарат был разобран по запчастям. Капсюли из трубки были также сняты перед чисткой.Трубка и корпус были помыты от полувековой грязи и засалености обычной водой с фэйри и жесткой губкой .Хорошенько просушен несколько недель на батарее .




Полировка трубки и корпуса происходит в 2 этапа,
Первый : полируем маслом БАЛЛИСТОЛ (BALLISTOL)
Второй : после 2х недельной просушки масла полируем войлочной насадкой с пастой ГОИ .


Трубка треснула по резьбе весьма странным образом .Оказалось  какой-то чудо телефонистЪ чтобы капсюль не болтался или не трещал, засунул фантик от конфеты сложеный вчетверо под капсюль и с чувством до характерного хруста закрутил крышку! Руки оторвал  бы !

Пообщавшись со старыми связистами ,узнал еще одну маленькую хитрость как раньше они боролись с треском .Просто напросто  вытаскивали капсюли и просушивали на батарее ,т.к. порошок в капсюле сырел и слеживался поэтому были трески и шумы .


Пришлось проклеивать клеем супермоментом секунда .

задняя часть с выбитой маркировкой 1964 г

Далее также  подобрал более качественный номеронабиратель  RFT, вместо прибалтийского VEF , разобрал для восстановления буквенной круглой панельки ,т.к исцарапана она прилично

RFT номеронабиратель в разобранном виде.


Два номеронабирателя изнутри, как говорится почувствуйте разницу ,
в немецком детали металлические и текстолитовые ,в прибалтийском в основном дешевая пластмасса.
Также замечен интересный факт в VEF детали в основном пластмассовые , а при наборе он работает громче чем RFT  вот так то.


Буквенная маркировка номеронабирателей  т.е. буквы АБВГДЕЖИКЛ на номеранабирателях   60х годов  используется популярный старинный русский шрифт ГЕРОЛЬД .И еще немного о шрифте Герольд , этот старинный шрифт был оптимизирован под кириллицу Владимиром Ефимовым .

Шрифты номеронабирателей VEF разработаны с нуля  и называются  просто и незатейливо, шрифт прописной основной , разработан по госту № ГОСТ 2930-62   1 июля 1963 года . № ГОСТ 2930-62 использовали в СССР до 90х  годов , и используются по сей день .





Номеронабиратель 60х черный  и  70-90 х белый  как говорится абсолютно разные шрифты старый намного красивее, новый проще и более универсален и создавался под разную аппаратуру СССР.

По поводу  ГОСТ 10710-63-1 самого номеронабирателя (белый на рис.) история умалчивает  по крайней мере ни гугль ни яндекс ничего не нашли так что поиски продолжим. Единственно известно что этот девайс из СССР и шрифты разработаны там же .



Схема аппарата находится внутри самого аппарата что очень удобно.


Аппарат отполирован номеронабиратель RFT  отреставрирован и установлен , но аппарат не работает , гудит только при наборе и все. При детальном разборе оказалось , цветовая маркировка проводов WEF и RFT разная. И так новая перерисованая схема взята здесь .


Дисковый номеронабиратель RFT Nordfern цветовая маркировка проводов.

Черный
Зеленый
Желтый
Белый
Красный

Дисковый номеронабиратель WEF цветовая маркировка проводов.Тот самый номеронабиратель который в большинстве ставился на советские телефонные аппараты.

Черный
Зеленый
Синий
Красный
Желтый


Далее на базе новой схемы цветовое подключение номеронабирателя RFT производится так   см. рис.


После этого аппарат ожил и заработал , и даже работает по назначению. Шнур телефонной трубки также используется родной не витой.


Шнур трубки и сам телефонный шнур на моделях  ТАН-5 1963г был в черной  тряпичной  оплетке, а телефонная розетка была сделана из  карболита. Производитель Пермский Совнархоз.






Аппарат в интерьере с лампа - часами .



1 комментарий:

  1. С точки зрения истории- телефон неправильный с таким типом номеронабирателя.
    Имя ему - техническая солянка? Пермский Совнархоз использовал номеронабиратели завода "Красная Заря" (КЗ). Свой вариант ( аналог КЗ)стал выпускать ( по подписям на чертежах) в 1965 году. И в дальнейшем сей Совнархоз ( Пермский телефонный завод) не смог создать свою конструкцию номеронабирателя. Поэтому была куплена лицензия у Италии на выпуск номеронабирателей НР-5- 1983 год.
