VINTAGE CALCULATORS

Ремонт винтажного калькулятора SHARP COMPET CS-221




Попался  мне интересный экземпляр винтажного калькулятора 1981г японской сборки , интересен он необычными индикаторами DG10B с весьма интересным шрифтом , всего в японии выпускали люминисцентных индикаторов с оригинальным шрифтом  3 модели DG10B,DG10H,DG10L . Но об это чуть позже.Сейчас я расскажу о самом калькуляторе и его ремонте.

Когда я его приобретал , предыдущий хозяин отдав его в мои руки сказал - наверное он представляет какую нибудь историческую ценность .

Безусловно да , этот калькулятор представляет определенную ценность хотя бы из-за его индикаторов , и то что его производил такой именитый бренд как sharp .

На просторах интернета можно найти также калькуляторы на этих красивых индикаторах , но других производителей , при детальном осмотре оказывается внутренности все равно клепает sharp. Как например в калькуляторе FACIT 1111 .

В производстве калькуляторов компания неплохо преуспела , c индикаторами DG10B также выпускался такой легендарный калькулятор как Sharp QT-8D, с этого калькулятора был скопирован калькулятор Электроника 24-71  ,скопированы были и индикаторы  DG10B , назывались они ИВ-2
Более подробный обзор этих калькуляторов можно почитать в блоге Сергея Фролова .

Ремонт


Попала эта вычислительная машинка  ко мне бездыханным куском железа, т.е.  не включался вообще .
Как оказалась позже после проверки, был переломлен кабель питания , за ним следом сгорел и блок питания . Что самое интересное в блоке питания 4 предохранителя и все целы оказались !


Вот собственно виновник сгоревшего блока питания ,переломленный кабель питания (уже пропаян и восстановлен)

Далее были проверены и заменены практически все конденсаторы  и диоды  .





Как мы видим на фото прострел был мощный ,даже конденсатор на  отрицательном выводе поджарился .

В основном весь блок питания располагается на  одной плате , кроме транса и вч. полевого транзистора ,который прикручен на корпус чтоб рассеивать свой нагрев ,т.к. эта детина греется прилично.




Тот самый транзистор 2SD91 на корпусе . Нагревается за 40 мин.  до 55 градусов ! Но оказывается это нормальный его режим , смотрел по паспорту  макс.нагрев  у него до 150 градусов !



Измерение нагрева 2SD91





Датчик прижат прищепкой  что бы показания были более менее  точные .

Также на блоке питания находится миниатюрный переключатель на  разные напряжения сети 100,110,120,200,220,240 v  , 4 предохранителя на 1А , 2х200мА и 650мА




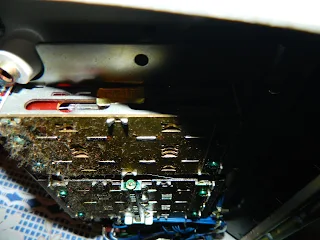

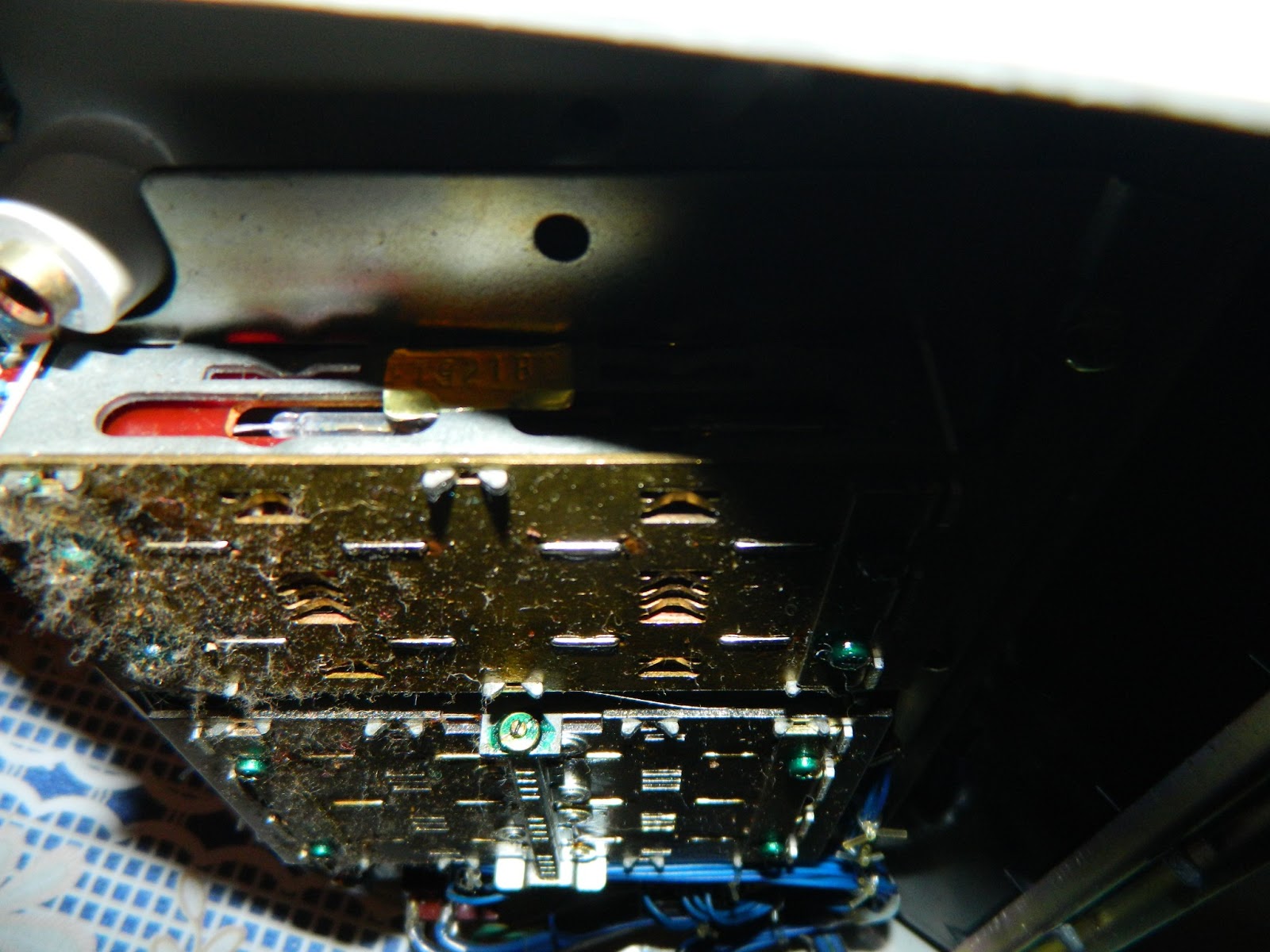

Внутренности калькулятора  SHARP COMPET CS-221




 На индикаторах стоит защитная антибликовая  мелкая сетка черного цвета .






Микросхемы для калькулятора выпускала компания hitachi  и mitsubishi .

Вот  этот же калькулятор  на  микросхемах mitsubishi .

Ипользовалась логика  HD3126,HD3107P,HD3105,HD3102,HD3113P .








Клавиатура герконовая и все переключатели ставились  ALPS  , известный бренд среди радиолюбителей и аудиофилов, который производит отличного качества  радиодетали .





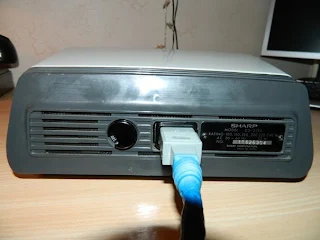

Вид снизу




Вид с боку




О индикаторах  DG10B ITRON



Индикатор DG10B (ITRON) в основном ставили в калькуляторы sharp и burroughs .

Индикатор  DG10B  параметры :

D 10 mm  H 35 mm
Напряжение накала 0.7v
Ток накала 49 ma
Параметры практически такие же как у индикатора ИВ-2



На этом рисунке  накал указан 1v , на самом деле накал в пределах от 0.7v до 0.8v



Цоколевка индикатора  DG10B .


Шрифт индикатора  DG10B .





Инструкция по эксплуатации калькулятора

sharp compet CS 221    (PDF)



Японский рекламный проспект  тех времен , стоил калькулятор  в 80 годах
135 иен.





Винтажный калькулятор CANON CANOLA 141


Рассмотрим еще один мой коллекционный экземпляр  который попался мне по очень смешной цене после новогодних праздников.





Этот калькулятор 1961года выпуска (судя по маркировке деталей)родом из японии но экспортировался скорее всего в европу ,информации о нем нет вообще ! гугль выдает информацию ,но по другой более старой модели 60х годов .

Калькулятор имеет 14 разрядов на что указывает номер модели 141 .
Индикация выводится на газоразрядные индикаторные лампы .













К 70 м годам этот калькулятор позиционировался  как  эдакая переносная счетная машинка чемодан ,так как с задней части имеет выдвижную пласмассовую ручку для переноски .




В рекламных проспектах тех годов его за ручку подняла изящная красотка с легкостью выше своей головы .
Только поднимает она 12 разрядную модель L121 , родной проспект увы пока не нашел.






Так же по рекламным проспектам можно посмотреть эволюцию дизайна и электроники  калькуляторов CANON .






Далее  рассмотрим CANON CANOLA 141 более детально




  M memory горит соответственно при включении памяти

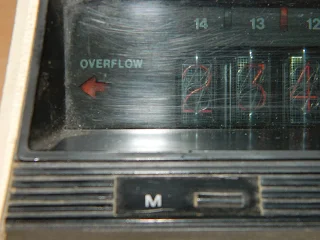

                                       индикатор overflow  переполнение разряда

переключатель разряда от 0 до 12


 газоразрядные индикаторы в работе

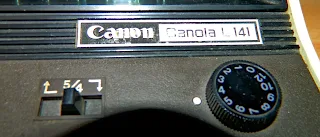

 логотип


Задняя часть калькулятора ,ручка и гнездо питания.



Видео работы калькулятора , как видно на видео он неплохо сохранился и отлично работает .


Внутренности калькулятора  CANON CANOLA 141

Теперь рассмотрим внутренности калькулятора
Высоковольтные ключи катодов ламп на транзисторах и nichicon конденсаторах
Блок питания

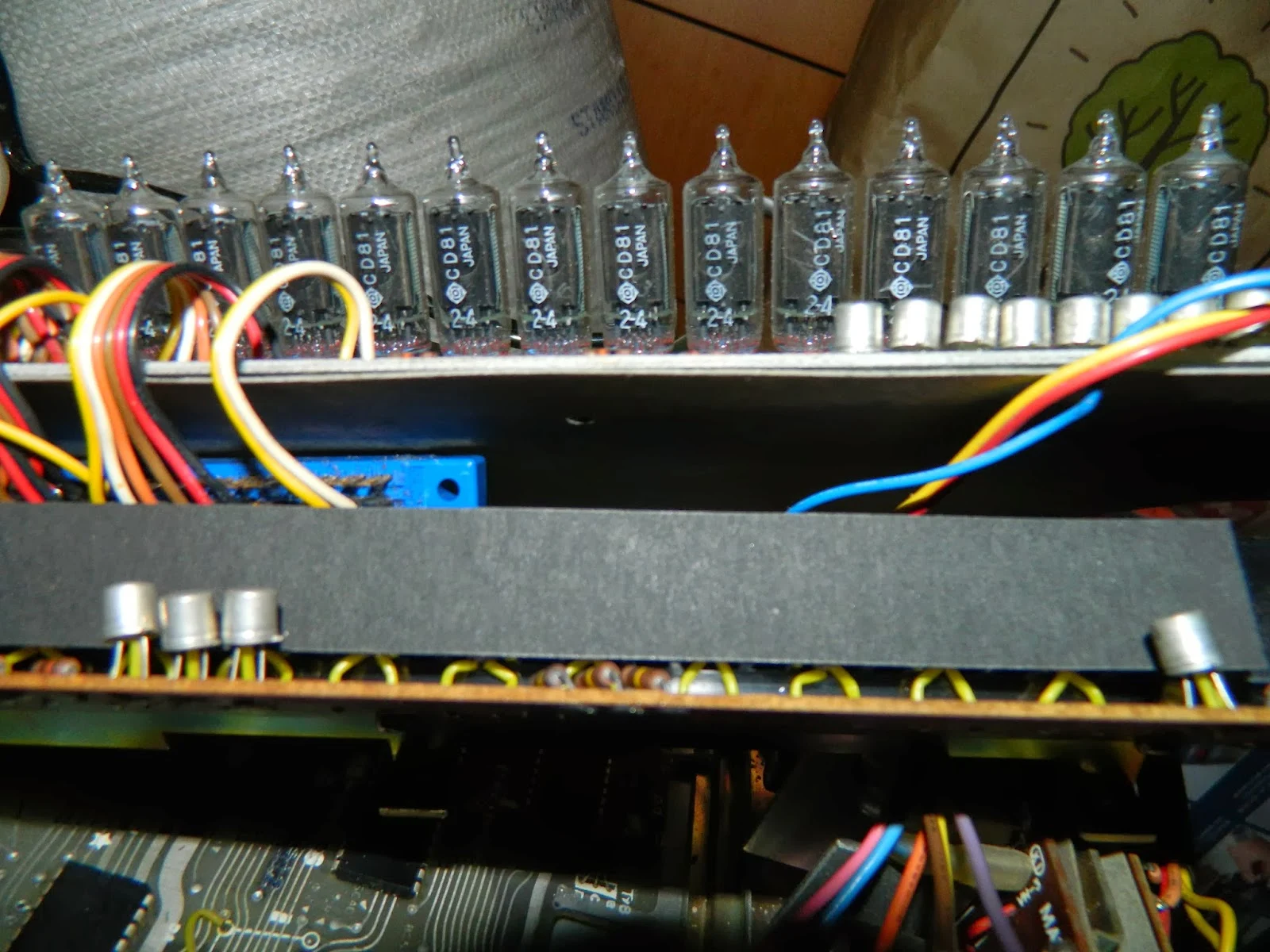

 панель индикаторов

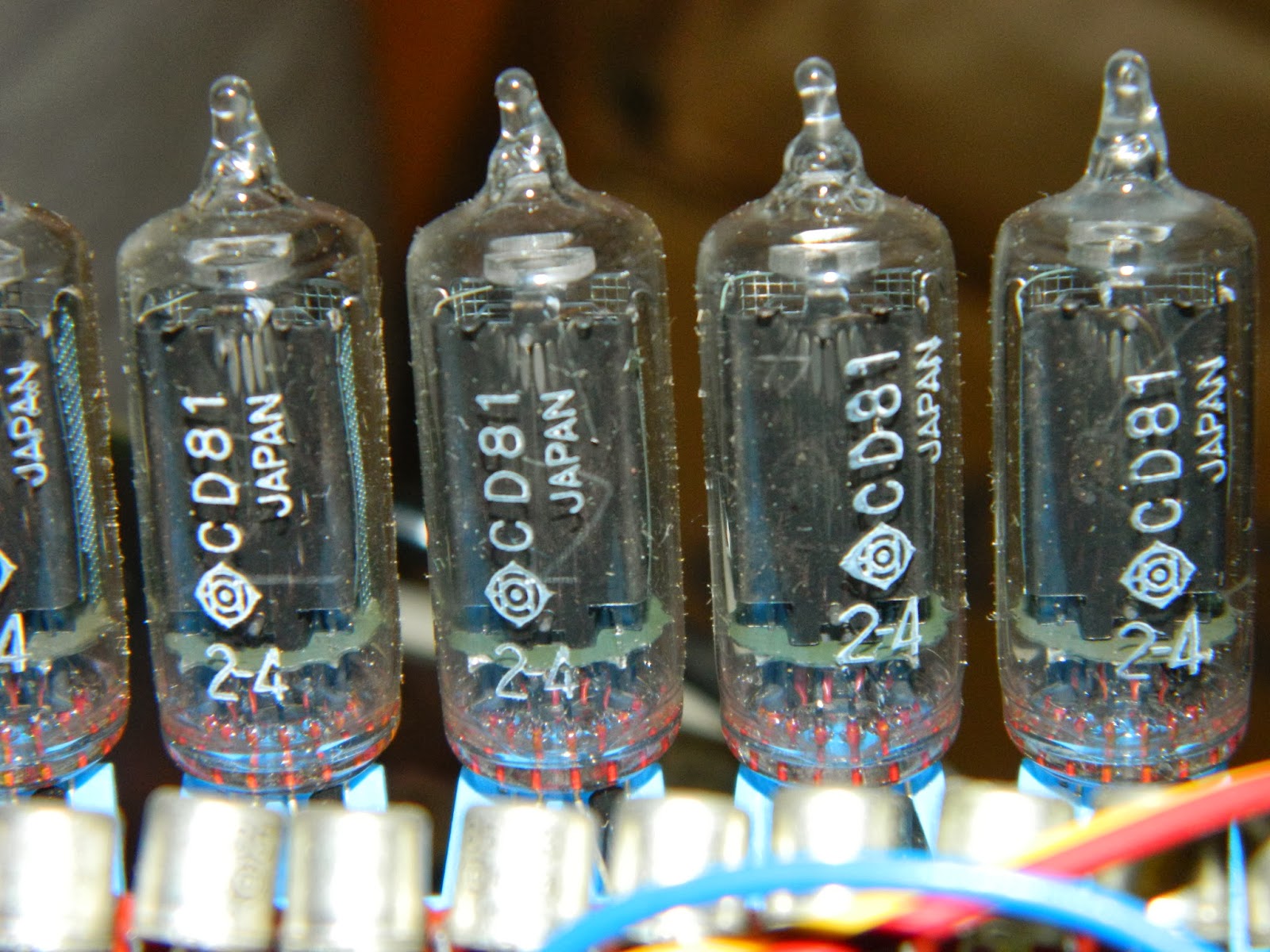

Газоразрядные индикаторы CD81 HITACHI



Индикаторы CD81 использовались во многих калькуляторах :
Sony SOBAX 2500 ,Sharp Compet 17,Facit 1123, CANON  121 и.т.д
В более старых моделях калькуляторов Canon не использовали газоразрядные индикаторы , а использовали индикаторы KGM .
Сами индикаторы весьма своеобразны один индикатор - это группа акриловых пластин подсвечиваются с торца обычной лампочкой накаливания. Самих пластин 11 или 12 штук по количеству цифр или символов. На пластине выгравирована цифра или символ.



ROM микросхема TMC1769NC 7147




Трансформатор блока питания



ELECTRONIC CALCULATOR TEXAS INSTRUMENT TI-3500

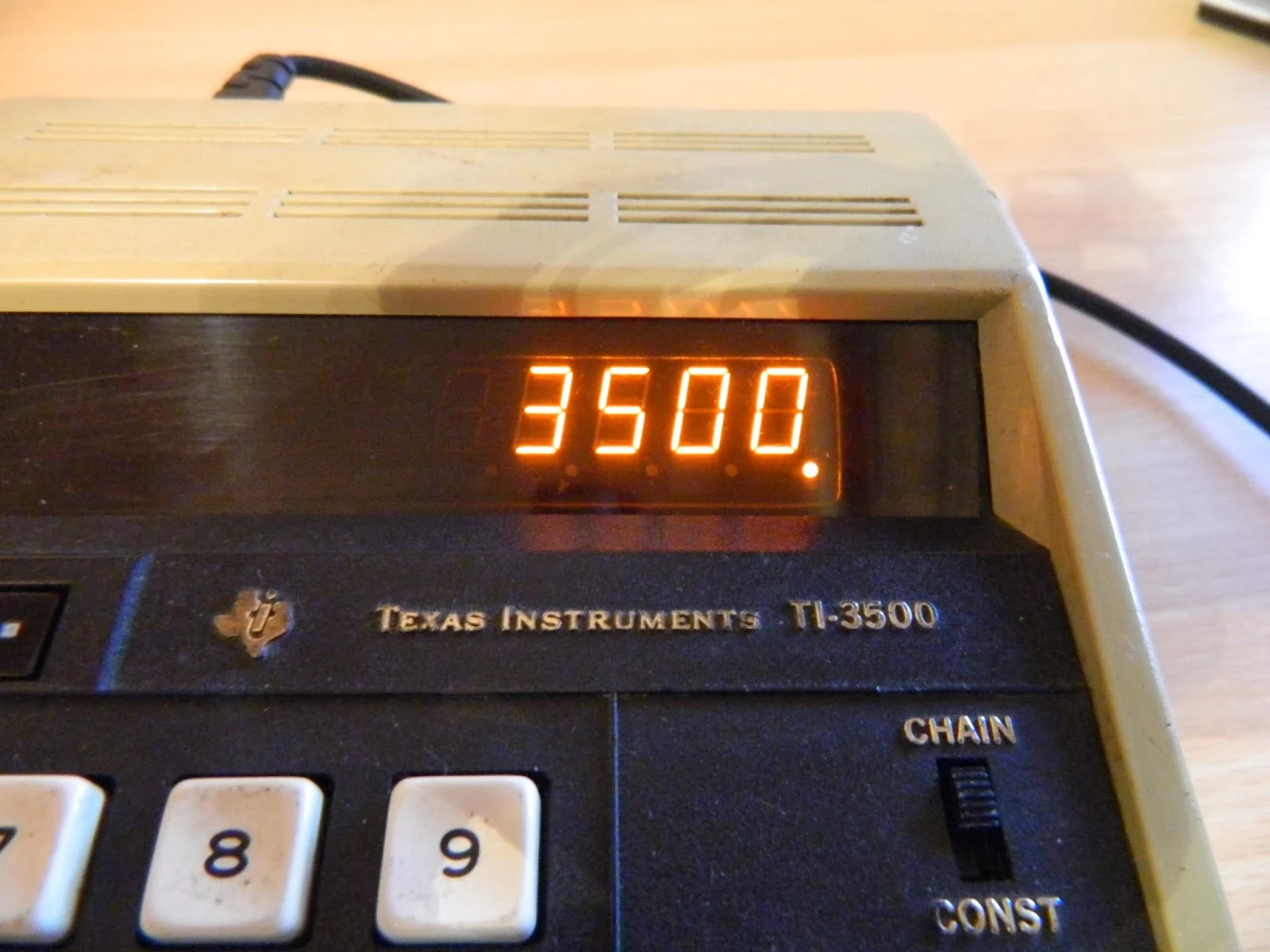

Калькулятор TEXAS INSTRUMENT TI-3500 . Год выпуска 13 мая 1975 года .
Страна производитель США .
Выпускался как на свой рынок ,так и  в Англию .









вид сзади


вид с боку

Собирался калькулятор в Мексике о чем гласит белый штемпсель
ASSEMBLED IN MEXICO.
Качество сборки на высоте , все сделано крепко и продуманно.






Внутренности калькулятора TEXAS INSTRUMENT TI-3500





Клавиатура сделана единым пластиковым блоком в паяным на плату

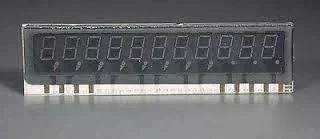

 Единственная микросхема которая рулит калькулятором TMS0106NC C7447 Для отображения информации используется газоразрядный индикатор  Panaplex BURROUGHS BR11450.



задняя часть


передняя часть


задняя часть на пластике


Верхняя часть


Плата калькулятора  односторонняя .


Трансформатор питания

Про питание TEXAS INSTRUMENT TI-3500

Мне попался американский экземпляр  с питанием 110v , в англию делали на 220v.

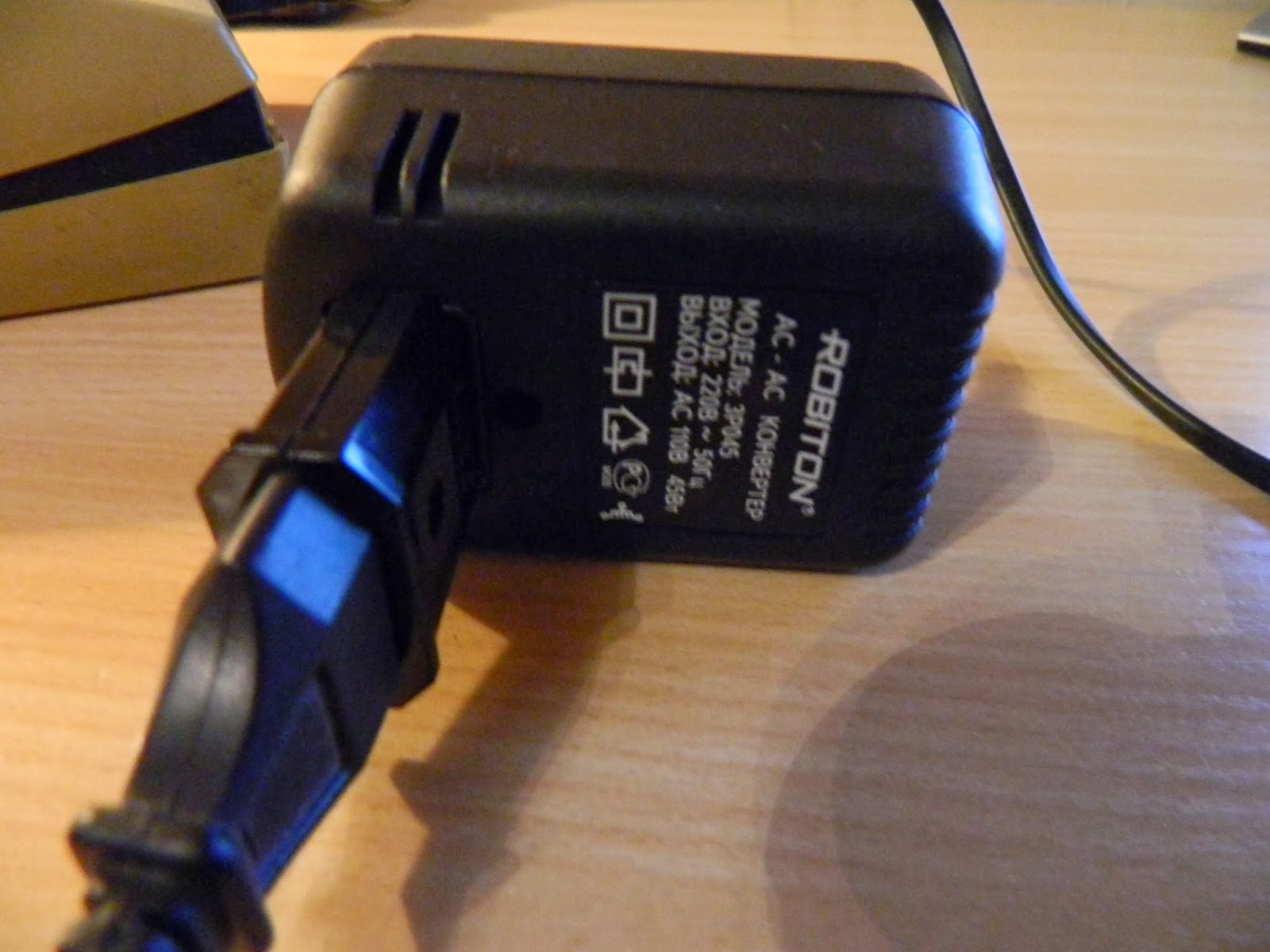

Пришлось прикупить понижающий питальник с переходником под их вилку.





Инструкция по эксплуатации калькулятора


DATASHEET TEXAS INSTRUMENTS ELECTRONIC CALCULATOR TI-3500





DATASHEET СКАЧАТЬ





Кстати даташит для Англии 6 листов для США  12  странно =)





Ремонт калькулятора ИСКРА 110




Что это за  калькулятор подробно здесь я описывать не стану, информации в сети достаточно, от себя скажу они быстро исчезают и превращаются в лом из-за наличия золотосодержащих деталей.


Видео - калькулятор искра-110 в работе .







О калькуляторе .

Производитель: завод СЧЕТМАШ (г.Курск) schetmash.com
Дата выпуска : 1975г.
Парт.номер 9226



старое название завода СЧЕТМАШ -МИНПРИБОР


Собрать информации в сети по этому калькулятору удалось немного  в основном я искал.



Удалось найти схему похожую от блока питания калькулятора Искра 111И

Неисправность:


При наборе все цифры сбиваются в кучу в один или два разряда.(см.рис)




Сначала все платы были тщательно проверены ,оказалось на одной плате 2 микросхемы меняли , с блоком  питания повезло его не трогали .

Ремонт


Ремонт был начат с проверки блока питания. Проверены все транзисторы на пробой "К-Э", диоды, диодный мост, 2 цилиндрических МБМ электролита, заменены  2 высохших электролита C4,С6.



Большой двойной электролит был снят и проверен,круглая шайба клемма которая стояла между радиатором и корпусом конденсатора была сильно окислена,(с платы на корпус конденсатора не прозванивалась) после зачистки шайбы клеммы,кромки электролита,радиатора все стало в норме.






Схема блока питания Искра 111И





Цепи питания на блоке:

-27v
-12v
100v
на индикаторах 135v.


После этих процедур калулятор был собран на шасси и запущен .

УРА !!! ЗАРАБОТАЛО !


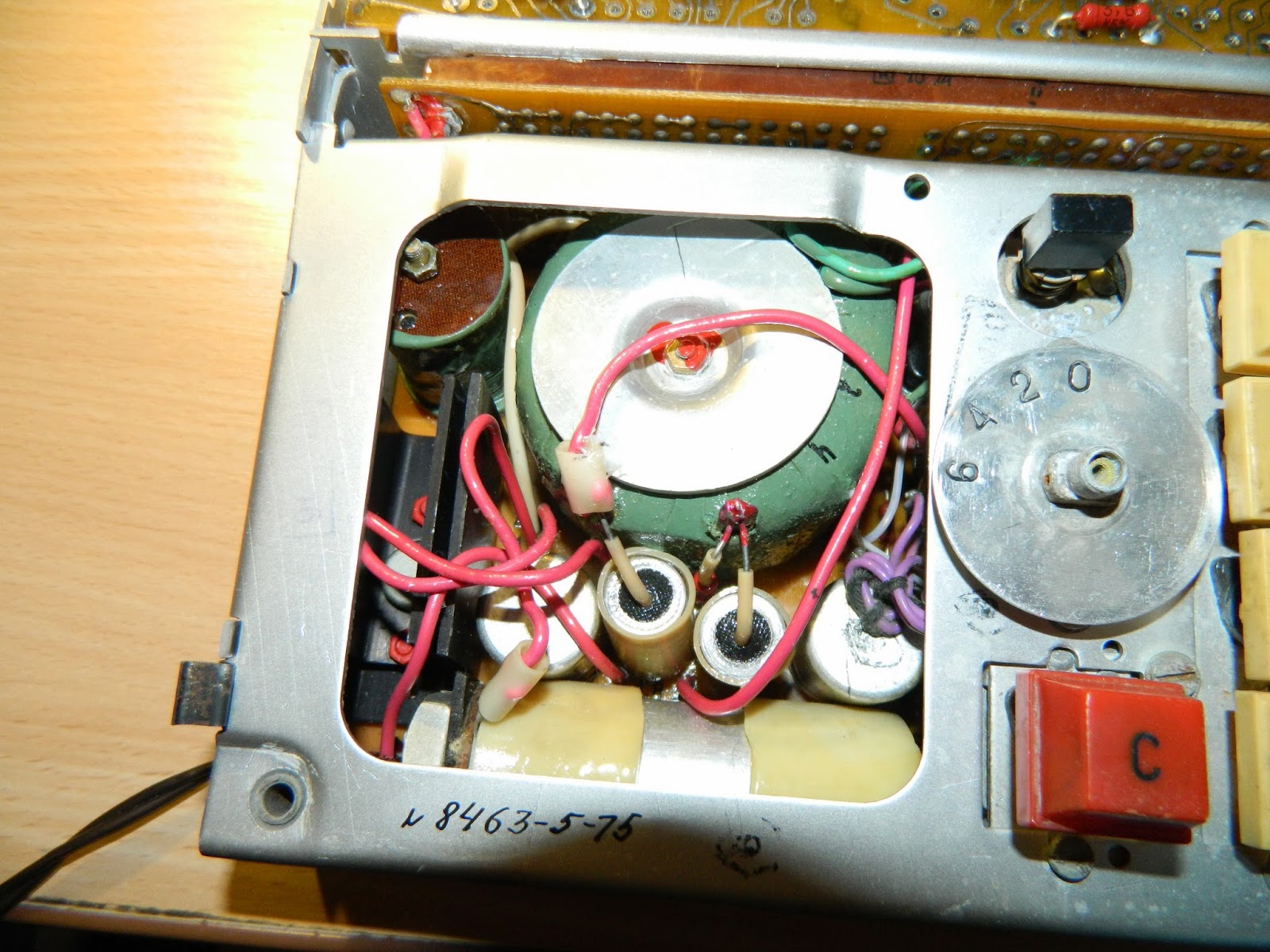

Внутренности калькулятора Искра 110








Герконовая клавиатура калькулятора Искра 110


Внешний вид




Задняя часть калькулятора сделана в виде полосатой решетки  для вентиляции газоразрядных индикаторов .



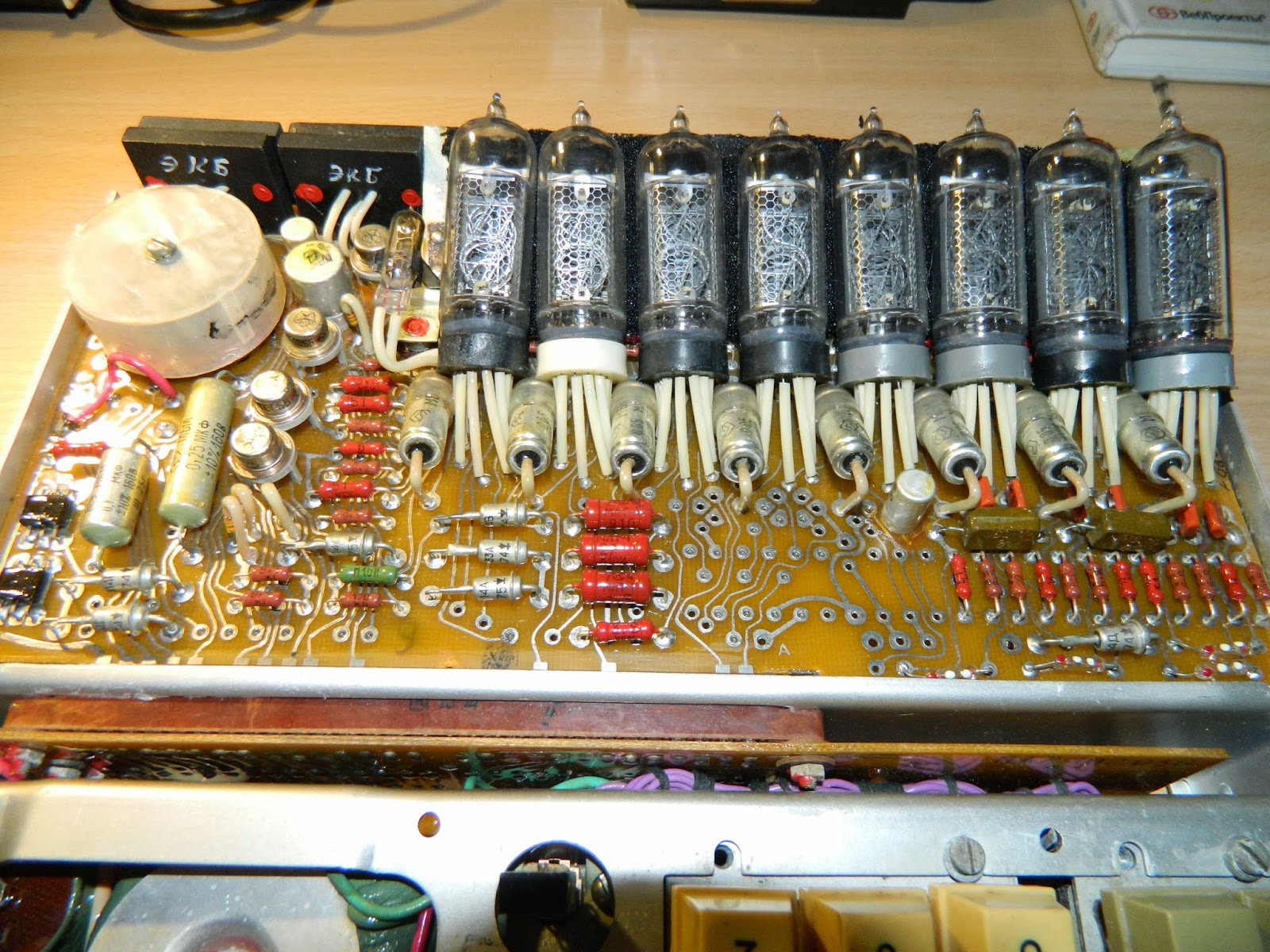

Индикация на газоразрядных индикаторах ин-14
