NIXIE TUBE MODDING




FAN CONTROLLER LAMPTRON FC10


Оригинальный моддинг контроллер оборотов вентиляторов и температуры, который выводит информацию на газоразрядные ламповые индикаторы  QS30-1 производитель Китай .




Комплектация контроллера :



  • Шнур питания molex зараунденый черной оплеткой.    1шт
  • Переходники на вентиляторы 3pin L=524мм                   4шт
  • Датчики температуры  L=725мм                                       4шт
  • Календарь о контроллерах lamptron на 2012-2013 г              1шт
  • Болты 3мм для крепления в слот                                       4шт
  • Пульт управления                                                                1шт

Ставится контроллер в компьютер в штатный  слот CD-ROM , питание molex 12v. Контроллер также поставляется и в комплектации с пятью передними панелями разных расцветок.

http://www.modmag.net/wp-content/uploads/2012/04/lampoviyi-reobas-ot-lamptron-04.jpg

Преимущества Lamptron Fan-Controller FC10:
  • Внешний вид в стиле ретро
  • Хорошее качество изготовления
  • Нагрузка по четырём каналом до 30 Вт на каждый
  • Звуковая сигнализация при остановке вентилятора и при пониженном напряжении на них (~ниже 8v)
 Недостатки Lamptron Fan-Controller FC10:
  • Измеряемая температура не влияет на скорость вращения вентиляторов
  • Нет возможности выставлять пороговое значение температур с подачей тревоги
  • Нет увеличенного пускового тока

Подробный обзор контроллера LAMPTRON FC10

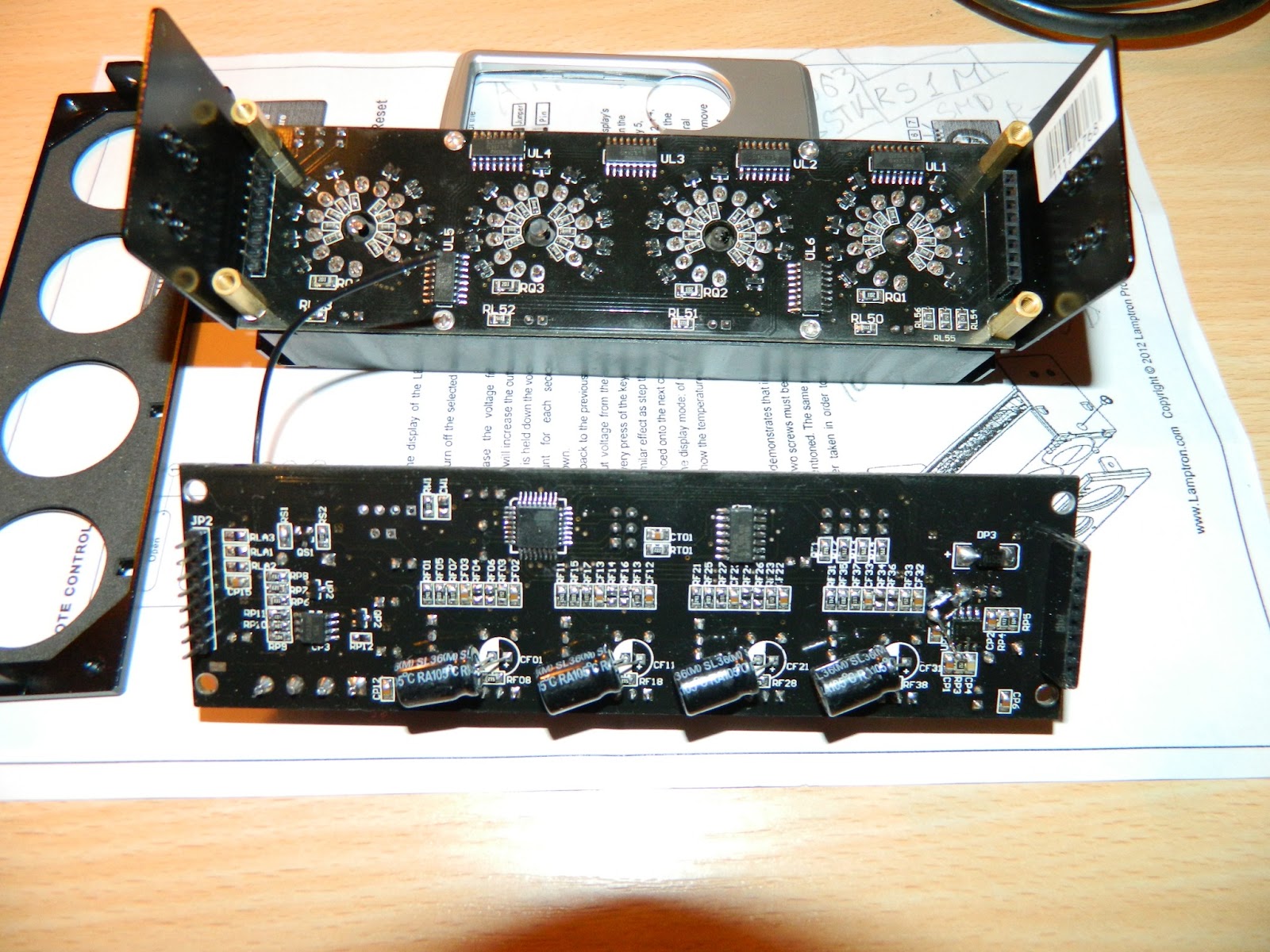

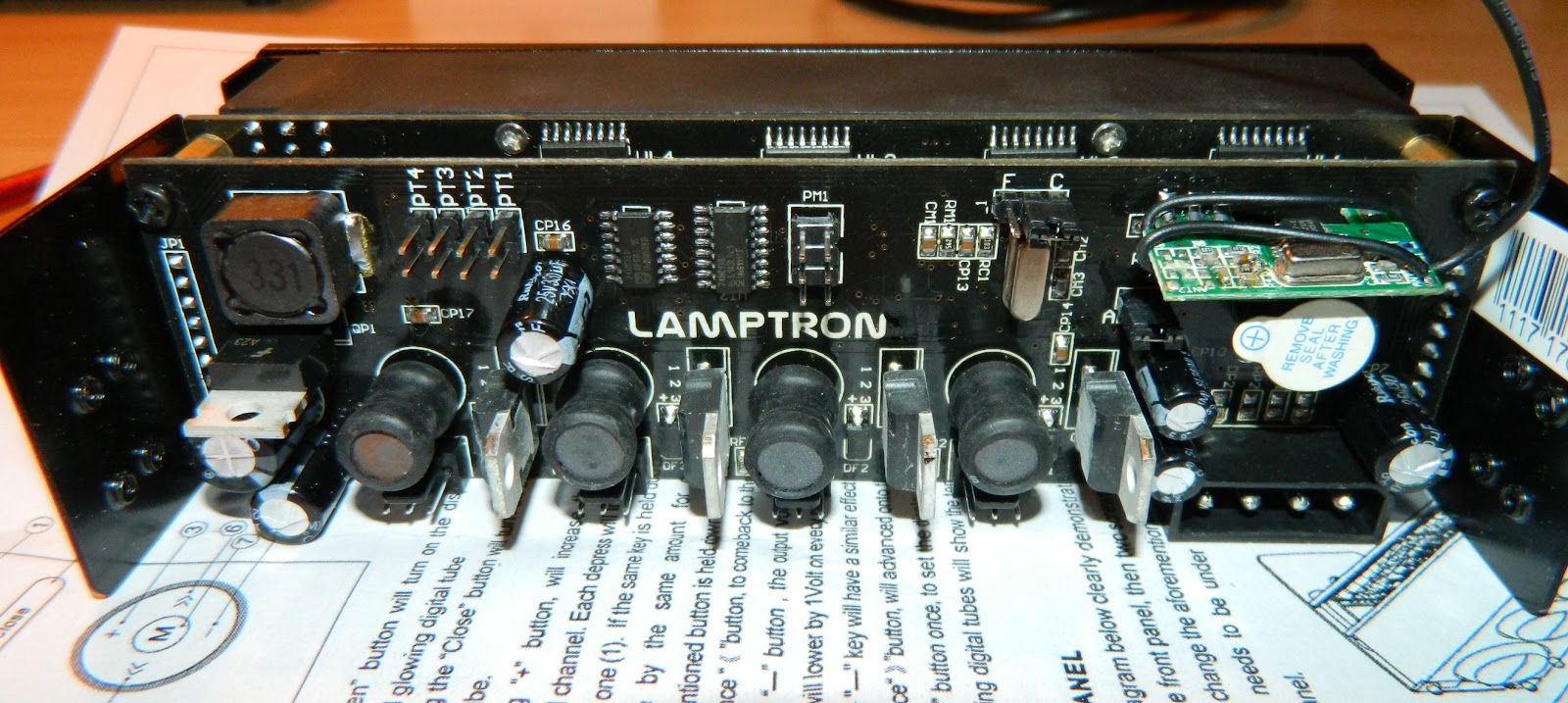

Как мы видим на фото , контроллер состоит из 2х плат , первая плата блока питания,стабилизаторы (со стертой маркировкой) и дросселями  на 4 канала вентиляторов , контроллер, мини плата с проволочной антенной для пульта управления .   Вторая плата с газоразрядными индикаторами  QS30-1, транзисторными ключами и логикой, для коммутации на эти индикаторы .




Индикаторы QS30-1 которые ставят  на контроллер  стоят криво ,оказалось что при монтаже были погнуты практически все выводы ламп .







Пришлось немного модернизировать  контроллер , поменять кривые китайские лампы  на немецкие лампы Z5600M  бренд RFT. Если присмотреться на маркировку китайских ламп ,то они разного месяца и года выпуска  75.5 , 75.7, 75.10  76.12 .

Увеличены также отверстия под светодиоды на передней панели ,т.к. сильно  утоплены  и плохо видно индикацию каналов .Сделана рассверловка с 2мм до 3мм .

2мм отверстия
3мм отверстия



На обратной стороне лицевой панели стоит уплотнитель чтобы не повредить лампы .





На рисунке Z5600M  и  QS30-1  почувствуйте разницу в качестве,  по габаритам и цоколевке они абсолютно одинаковые .



При вскрытии также была обнаружена навесная сопля RC в обход микрухи питания , идущая на полевик  IRF840A





Контроллер на немецких лампах Z5600M в действии .




Индикаторы имеют  красивое сине-фиолетовое  свечение , наличие свечения в колбе лампы означает что при изготовлении добавляют ртуть (в оч.малых количествах )тем самым продлевают срок службы индикаторам .


Что на плате еще по микрухам ?


Пульт управления - PT4317-X
Блок питания - 34063 PGSTK  и  полевик IRF840A
Контроллер - ATMEL 88PA
Логика - 74HC595D - 6 шт , 74HC21D - 1шт


Ходовые испытания


Методика тестирования простая : были взяты 2 пары вентиляторов ARX и SUNON  ,контроллером было выставлено максимальное напряжение 12v  и сняты замеры тестером с портов QF1 по QF4 .Контроллером было выставлено  напряжение 8v  и сняты замеры тестером с портов QF1 по QF4 . После записаны  обороты вентиляторов при 8v и 12v  напряжении .


Каналы
QF1
QF2
QF3
QF4
Напряжение 12v MAX
11.4
11.8
11.8
11.8
RPM              вентилятора
2230
2350
4310
4310
Модель       вентилятора
ARX
 FD1290-S2033E
ARX
FD1290-S2033E
SUNON
PMD1208PMB3A
SUNON
PMD1208PMB3A
Напряжение 8v   MIN
7.9
8.3
8.6
8.6
RPM              вентилятора
1105
1210
1250
1255
Ток                вентилятора
0.25A
0.25A
0.37A
0.37A
