Винтажные японские усилители. В этом разделе будут собираться все необходимые материалы по профилактике и ремонту стрелочных усилителей до 1980г.

Почему вы спросите стрелочных ? Все просто потому ,что такая и только такая визуализация выходного сигнала мне нравится в этих брутальных монстрах 70х и точка.

Алюминиевая лицевая панель из натурального 8 мм алюминия, а также алюминиевые ручки управления при использовании которых, получаешь эстетическое наслаждение от добротной и качественной вещи.

Индикация выходного сигнала отображается на стрелочных индикаторах. Аппарат с душой, со своим мощным и напористым характером, родом из страны восходящего солнца. Великолепно играет любые жанры музыки.


Усилитель SONY TA-F4





Это младший брат из HIFI линейки sony звезд с неба не хватает ,но работает на твердую четверку в своем классе.

Аппарат 1977 года с импульсным блоком питания и гордой надписью об этом на крышке. Да да вы не ослышались уже в 1977г компания Sony была на шаг впереди в импульсных системах питания.

Аппарат работает , но и как все винтажные усилители требует профилактики  а именно :

  • Чистка гнезд входов выходов
  • Чистка, промывка\смазка регуляторов громкости и переключателей
  • Чистка контактов реле.
  • Замена старых электролитов (снимаем меряем ,если надо меняем)
  • Установка тока покоя в каждом канале.
  • Установка нуля в каждом канале.
  • Чистка и полировка ручек и алюминиевой панели.
  • Замена термопасты







Профилактика электролитов

За 40 с лишним лет электролиты теряют емкость и все необходимые свойства , их необходимо проверять и менять. Во вам для примера электролит 100мф\50в именитого бренда Nichicon






Транзисторы выходной каскад.  Комплиментарная пара



2SC1986

2SA771









Замена термопасты








Замена электролитов в импульсном БП


Заменил электролиты и термопасту на силов. транзисторах имп бп. тот самый который находится в дюралюминиевом саркофаге с металлической крышкой







Сервис мануал и схема

на усилитель Sony TA-F4

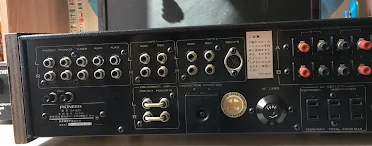

Винтажный усилитель Pioneer SA-620

 ПОДРОБНЕЕ ЧИТАЕМ ТУТ







Аппарат 1973г сделан на японский рынок .Питание 100в. Такие аппараты не нуждаются в рекламе их имя и качество звука говорит само за себя.Аппарат великолепно отыгрывает любые жанры все четко середина,высокие, плотный и собранный басс.По входам: 2 аукс, 2 входа под винил.,2 под кассеты ,1 под тюнер Аппарат может работать как пред отдельно и как мощник .

Общие характеристики:

Используемые полупроводники: транзисторов - 28, диодов - 11

Максимальная потребляемая мощность: 45W

Размеры: 415 (Ш) х 132 (В) х 328 (Г)мм


Характеристики:

Секция усилителя мощности:

Эффективная выходная мощность: 2х22 Вт (8 Ом), 2х27 Вт (4 Ом)

Коэффициент гармонических искажений: эффективная мощность - 0,5% или меньше,
1 Вт - 0,1% или меньше
Интермодуляционные искажения: эффективная мощность - 0,5% или меньше,
1 Вт - 0,1% или меньше
Частотная характеристика: 15 Гц - 80000 Гц
Сопротивление нагрузки: 4 Ом ~ 16 Ом
Демпинг-фактор: 30 и более
Отношение сигнал / шум: 90 дБ или более


Секция предусилителя:

Входная чувствительность: Рhоnо1, 2 - 2,5 мВ / 50 кОм, микрофон - 7,5 мВ / 30 кОм,
тюнер, АUХ 1, 2, tаре mоnitоr 1, 2 - 150 мВ / 100 кОм
Гармонические искажения: 0,2% или менее
Регулировка тона: НЧ ± 10,5дБ (100 Гц), ВЧ ± 10,5дБ (10 кГц)
Фильтр ВЧ: 4 кГц, 6 дБ / окт
Отношение сигнал / шум: Фонокорректор - 75дБ или более, МIС - 80дБ или более, Тюнер, АUХ, Таре Моnitоr - 90 дБ или более
