NEWS BAR

радиотехника-моддинг-винтажная электроника-Vintage Electronic-киберпанк

пятница, 30 июля 2021 г.

Радиолампы характеристики



Типовой режим ламп выходного каскада двухтактного усилителя на лампах 6П6С, в режиме АВ1:


Ea = 285В, Eg2 = 285В, Eg1 = минус 19В, Raa = 8 Ком,

Ia = 2 х 35mA, Ig2 = 2 x 2mA, при Uвх = 0.

Ia = 2 х 46mA, Ig2 = 2 x 6,75mA, при Uвх = 38В амп. P = 14 Вт, Кни = 3,5%.

Лампа 6П3С. Типовой режим ламп выходного каскада двухтактного усилителя на лампах 6П3С, в режиме АВ1:


Ea = 360В, Eg2 = 270В, Eg1 = минус 22,5В, Raa = 6,6 Ком,

Ia = 2 х 44mA, Ig2 = 2 x 2,5mA, при Uвх = 0.

Ia = 2 х 66mA, Ig2 = 2 x 7,5mA, при Uвх = 45В амп. P = 26,5 Вт, Кни = 2%.



Лампа EL34. У этой лампы много режимов. Выберем режим АВ1 с фиксированным смещением.
Типовой режим ламп выходного каскада двухтактного усилителя на лампах EL34, в режиме АВ1:


Ea = 375В, Eg2 = 350В, Eg1 = минус 22В, Raa =3,4 Ком,

Ia = 2 х 75mA, Ig2 = 2 x 11,5mA, при Uвх = 0.

Ia = 2 х 95mA, Ig2 = 2 x 22,5mA, при Uвх = 44В амп. P = 35 Вт, Кни = 5%.

четверг, 22 июля 2021 г.

ИН-8 КРАСНЫЙ



Газоразрядный индикатор ИН-8 красный RARE


Судя по маркировке индикатор был выпущен в июне,в 1970х годах (один из самых лучших экземпляров 70х),  т.к. модели 80х годов начали выпускать с толстой сеткой в виде сот.

Непосредственно этот экземпляр с маркировкой "МАКЕТ" с тонкой сеткой и лужеными выводами. Выпущен заводом МЭЛЗ (Московский электроламповый завод, легендарный завод с необычной историей).

Возможно планировали выпускать этот тип индикатора  в красном лаке, но так и не пошел в серию. Советская промышленность не выпускала крашенные индикаторы , в основном ставились светофильтры (если было необходимо).




rare in-8 nixie







Краткое описание


ГРИ - Газоразрядный Индикатор, ионный прибор (лампа) использующий явление тлеющего разряда для отображения информации.

В СССР производился большой спектр индикаторов такого класса:



Цифровые: ИН-1, ИН-2, ИН-4, ИН-8, ИН-8-2, ИН-12, ИН-12А, ИН-12Б, ИН-14, ИН-16, ИН17, ИН-18 и другие.



Символьные:

ИН-5А, ИН-5А-1, ИН-5Б-1, ИН-5Б, ИН-7, ИН-7А, ИН-7Б,ИН-15А, ИН-15Б, ИН-19А, ИН-19Б, ИН-19В ,ИН-23



Линейные: Ин-9, ИН-13



Дискретные: ИН-20, ИН-26, ИН-31, ИН-33, ИН-34-1, ИН-34-2, ИН-36, ИГТ1-256, ИГТ1-1-3Р.




Если интересно посмотреть еще интересные экземпляры редких и необычных ламп , то их можно посмотреть ТУТ   или ТУТ





среда, 14 июля 2021 г.

Mикросхемы для китайской акустики






1. ТЕА 2025 – применяется поголовно во всех пластиковых колонках и младших моделях “деревянных” 2.0, 2.1, 5.1.  – max Р ≤ 2,3W. Само качество микросхем китайского производства просто отвратительно, искажать синусоидальный сигнал, при достаточном питании, начинают уже с 0,9-1,2W.


2. TDA 2030 – сейчас применяется практически во всех “деревянных” системах 2.0 и 2.1 имеет несколько модификаций TDA 2030S – двухканальный вариант и TDA 2030 – одноканальный. И так же несколько производителей Toshiba, STm, и есчо кто-то из Китая.  Варианты от производителей различаются разной мощностью:  Toshiba и STm – 14W, и ещё кто-то  – 10-11W. Что дешевле понимаете сами, да?


3. LM 1875 – сейчас применяется крайне редко, хотя года 3-4 назад применялась достаточно широко, но по стоимости она значительно, центов (американских) этак на 25-35 выше TDA 2030, а сейчас кризис… соображаете сами, да?  Выходная мощность 18W, причем до выходной мощности 14W микросхема имеет официальный Hi-Fi ный статус УНЧ, как и TDA 2030!


4. TDA 2050 - 32W Hi-Fi AUDIO POWER AMPLIFIER – название говорит само за себя, применяется в УНЧ предназначенных для Hi-Fi систем. Применяется …. Дороговата…


5. TDA 7265 – все чаще применяется в последнее время в компьютерной акустике высшей ценовой категории, обладает очень хорошей антиперегрузочной способностью, при воспроизведении записей музыки с очень высокими пиками (орган).


6. TDA 7496 интересная микруха с моей точки зрения, но практически не применяется, вероятно из-за цены.


7. СМ 102 – выходная мощность 0,5W, применяется пластиковых в  моделях с питанием от USB…, мне сразу вспоминается радиоприемник - конструктор 80 гг. “Малыш”, с выходной мощностью 80 mW (он кричал раза в 2 громче). Громче колонки с микросхемой СМ102 просто не работают!

источник

пятница, 2 июля 2021 г.

Классы советской радиоаппаратуры



В СССР вся электронная радиоаппаратура делилась на классы по Гостам.

Приемники например имели классы 0.1,2.

Высший класс - нулевой имел высокую чувствительность высокочастотного тракта. Например 0 класс - чувствительность 50 мкВ, второй класс в три раза хуже, порядка 150-175 мкВ.


Первая цифра в обозначении советской бытовой радиоаппаратуры обозначала её класс. Чем ниже был класс, соответственно тем хуже были параметры этого бытового прибора.


0 - высший класс.

1 - первый.

2 - второй.

3 - третий.


Скачать ГОСТ 24863-87 Магнитофоны бытовые.

Стандарты распространяются на бытовые магнитофоны ,магнитофоны приставки и магнитофонные панели работающие с магнитной лентой шириной 6,30 и 3,81 мм





Классификация моделей бытовых приборов ПРИКАЗ СССР  1970г










пятница, 28 мая 2021 г.

Ремонт усилителя Cambridge Audio

 Ремонт усилителя Cambridge Audio - модель AZUR 340

Усилитель сделан на операционных усилителях LM3886T  , выпускался в различных модификациях подешевле  и подороже . В двух  цветах черный и серебристый. Блок питания добротный тороидальный трансформатор.




Неисправность : не работал левый канал сгорела микросхема LM3886T, усилитель попал ко мне после шаловливых ручек других рукожопых ремонтников, которые навешали соплей с предусилителя воткнули нов. гнезда на заднюю панель  и загадили плату припоем . Все это можете увидеть на фото ниже.


изгаженая припоем микросхема предусилителя

сопли из проводов по всей плате

экранированного фильтра на проводе нет  - испарился

вместо клемм под акустику воткнули гнезда тюльпаны
пришлось снять колхоз  и поставить оригинальные клеммы для акустики



оригинальная и не оригинальная микросхема  которая сгорела ( оригинальная с лазерной гравировкой , не оригинальная сделано краской)

плата первой ревизии А дешевенькая , без конденсаторов на входах и в обвязке усилителей

новая микросхема и клеммы акустики установлены

Маркировка версии  на плате







четверг, 29 апреля 2021 г.

Лучшие конденсаторы для звука

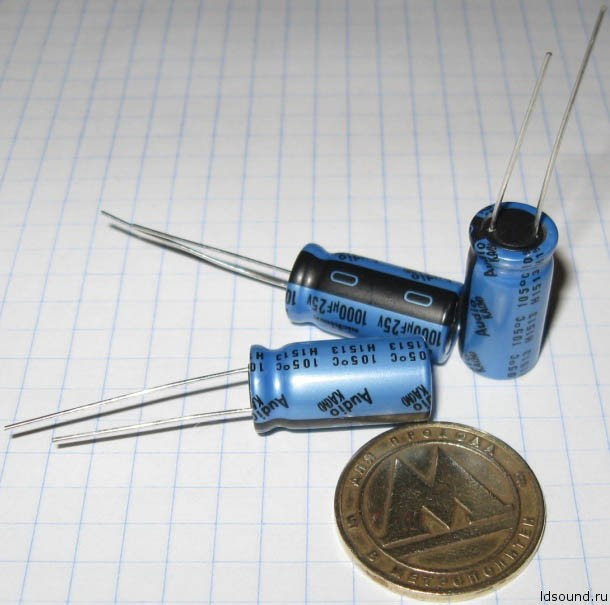

 NICHICON FW

NICHICON FW куда лучше ставить:  в блоке питания

NICHICON KG

NICHICON KG куда лучше ставить: в блоке питания


 фото nicicon kg


ELNA Silmic II

ELNA Silmic II куда лучше ставить: в цепях усилителя, темброблока,

предусилителя


Сайт производителя : http://www.elna.co.jp/en/capacitor/alumi/index.html



Rubycon CE

Rubycon CE куда лучше ставить: в цепях усилителя, предусилителя


Сайт производителя :  http://www.rubycon.co.jp/en/catalog/capacitors.html



NICHICON класификация datasheet

Серия Температура, °С Напряжение, В Емкость, мкФ
KA –55 … +105 6,3 – 50 22 – 22000
KZ –40 … +85 25 – 100 10 – 1000
FG –40 … +85 6,3 – 100 1 – 10000
KT –55 … +105 6,3 – 50 2,2 – 33000
KW –40 … +85 6,3 – 100 2,2 – 33000
FW –40 … +85 6,3 – 100 2,2 – 33000
SW –40 … +85 6,3 – 50 1 – 220
MW –40 … +85 4 – 50 1 – 470
UQ –40 … +105 6,3 – 50 1 – 1000
CQ –55 … +105 10 – 35 4,7 – 680
ES –40 … +85 6,3 – 50 1 – 1000
DB –40 … +85 50 1 – 68



Nichicon ES. Биполярный конденсатор серии MUSE в алюминиевом корпусе для аудиоцепей высокого качества. Диапазон емкости от 0,47 до 1000 мкФ. Диапазон напряжений от 6,3 до 500 В. Исполнение, устойчивое к растворителям. Соответствие стандарту RoHS 2011/65/EU по содержанию вредных примесей.

Nichicon KZ. Премиальная линейка конденсаторов серии MUSE для аудиоцепей высокого качества. Диапазон емкости от 10 до 1000 мкФ. Диапазон напряжений от 25 до 100 В. Алюминиевый корпус, устойчивый к растворителям. Соответствие стандарту RoHS 2002/95/EU по содержанию вредных примесей.

Nichicon KT. Для аудио общего назначения, имеют широкий температурный диапазон и емкость.

Nichicon PW. Электролитические алюминиевые конденсаторы Nichicon PW отличаются меньшим значением импеданса и габаритами по сравнению с конденсаторами серии PM рассчитаны на работу при температуре окружающей среды до 105 градусов. Nichicon PW рассчитаны на использование в блоках питания, в том числе и импульсных, при соблюдении значения максимально допустимого напряжения. Выпускаются в номиналах от 4,7 до 10000 мкФ и на рабочее напряжение от 6,3 до 450 В.

Nichicon FW. Электролитические алюминиевые конденсаторы Nichicon FW предназначены для фильтрации питающего напряжения в различных аудиоустройствах. Конденсаторы выпускаются в диапазоне емкостей от 0,1 до 33000 мкФ при рабочем напряжении от 6,3 до 100 В. Точность номиналов конденсатором не хуже +/- 20 % на частоте 120 Гц, а допустимая температура нагрева составляет 85 градусов Цельсия.

Nichicon KG Gold Tune lug. Алюминиевые электролитические конденсаторы Nichicon KG Gold Tune lug предназначены для использования в источниках питания аудиоаппаратуры для фильтрации напряжения после выпрямителей. Конденсаторы рассчитаны на работу при температуре окружающей среды до 85 градусов и выполняются с точностью номинальной емкости +/- 20%. Nichicon KG Gold Tune lug могут иметь емкость от 680 до 33000 мкФ при рабочем напряжении от 16 до 100 В.

Nichicon KA. Для высококачественного аудио, имеют широкий температурный диапазон и емкость.

Nichicon KW. Стандартный электролитический конденсатор для общего применения.

источник





вторник, 27 апреля 2021 г.

Маркировка советских конденсаторов


  • К10 - Керамические на номинальное напряжение ниже 1600 В
  • К15 - Керамические на номинальное напряжение более 1600 В
  • К21 - Стеклянные
  • К22 - Стеклокерамические
  • К26 - Тонкопленочные
  • К31 - Слюдяные малой мощности
  • К32 - Слюдяные большой мощности
  • К40 - Бумажные фольговые на номинальное напряжение ниже 2000 В ( неплохо звучат в ламповых схемах усилителей К40-У9 как межкаскадные)
  • К41 - Бумажные фольговые на номинальное напряжение более 2000 В
  • К42 - Бумажные металлизированные
  • К50 - Оксидно - электролитические алюминиевые
  • К51 - Оксидно - электролитические танталовые, ниобиевые и др.
  • К52 - Объемно - пористые
  • К53 - Оксидно - полупроводниковые
  • К60 - С воздушным диэлектриком
  • К61 - Вакуумные
  • К71, К70 - Полистирольные
  • К72 - Фторопластовые
  • К73, К74 - Полиэтилентерефталатные
  • К75 - Комбинированные
  • К76 - Лакопленочные
  • К77 - Поликарбонатные
  • К78 - Полипропиленовые ( хорошие аудио конденсаторы а также для кроссоверов акустики К78-34 , К78Г итд)


среда, 14 апреля 2021 г.

Расчет динамиков



При создании акустики какой либо мы часто сталкиваемся ,с необходимостью расчета корпуса и фильтра 2х полосного или 3х ,под определенные типы динамиков.

Расчет динамики показателей можно сделать онлайн ТУТ или посчитать по формулам ниже.Анализ динамики и расчеты делаются по паспорту если он есть в наличии или расчитывается по формуле после соответствующих замеров характеристик динамика.









                                                      симметричный усилитель схема


вторник, 30 марта 2021 г.

ESR конденсатор

 Таблица ESR




ESR таблица прибора MESR-100 ESR Meter







ESR таблица ELNA конденсаторов




Подробные таблицы ESR конденсаторов других производителей


вторник, 23 марта 2021 г.

Винтажные усилители

Появился новый раздел по винтажным японским стрелочным усилителям 1970х годов !  В этом разделе скоро будет много интересной информации по усилителям с обзорами, ремонтами ,фишками  и многими интересными описаниями.







понедельник, 18 января 2021 г.

Электроника ПТ-302

Схема и паспорт с описанием,  часы с таймером и трехпрограмным приемником электроника пт-302 , использовались для встраивания в бытовую мебель кухонных шкафов и другой мебели.Использовалась распространенная часовая микросхема кр145ик1901




схема  Электроника ПТ-302

                                                    описание  Электроника ПТ-302


                                                                        плата разводка

                                                      расположение деталей на плате
