Лучшие конденсаторы для звука

 NICHICON FW

NICHICON FW куда лучше ставить:  в блоке питания

NICHICON KG

NICHICON KG куда лучше ставить: в блоке питания


 фото nicicon kg


ELNA Silmic II

ELNA Silmic II куда лучше ставить: в цепях усилителя, темброблока,

предусилителя


Сайт производителя : http://www.elna.co.jp/en/capacitor/alumi/index.html



Rubycon CE

Rubycon CE куда лучше ставить: в цепях усилителя, предусилителя


Сайт производителя :  http://www.rubycon.co.jp/en/catalog/capacitors.html



NICHICON класификация datasheet

Серия Температура, °С Напряжение, В Емкость, мкФ
KA –55 … +105 6,3 – 50 22 – 22000
KZ –40 … +85 25 – 100 10 – 1000
FG –40 … +85 6,3 – 100 1 – 10000
KT –55 … +105 6,3 – 50 2,2 – 33000
KW –40 … +85 6,3 – 100 2,2 – 33000
FW –40 … +85 6,3 – 100 2,2 – 33000
SW –40 … +85 6,3 – 50 1 – 220
MW –40 … +85 4 – 50 1 – 470
UQ –40 … +105 6,3 – 50 1 – 1000
CQ –55 … +105 10 – 35 4,7 – 680
ES –40 … +85 6,3 – 50 1 – 1000
DB –40 … +85 50 1 – 68



Nichicon ES. Биполярный конденсатор серии MUSE в алюминиевом корпусе для аудиоцепей высокого качества. Диапазон емкости от 0,47 до 1000 мкФ. Диапазон напряжений от 6,3 до 500 В. Исполнение, устойчивое к растворителям. Соответствие стандарту RoHS 2011/65/EU по содержанию вредных примесей.

Nichicon KZ. Премиальная линейка конденсаторов серии MUSE для аудиоцепей высокого качества. Диапазон емкости от 10 до 1000 мкФ. Диапазон напряжений от 25 до 100 В. Алюминиевый корпус, устойчивый к растворителям. Соответствие стандарту RoHS 2002/95/EU по содержанию вредных примесей.

Nichicon KT. Для аудио общего назначения, имеют широкий температурный диапазон и емкость.

Nichicon PW. Электролитические алюминиевые конденсаторы Nichicon PW отличаются меньшим значением импеданса и габаритами по сравнению с конденсаторами серии PM рассчитаны на работу при температуре окружающей среды до 105 градусов. Nichicon PW рассчитаны на использование в блоках питания, в том числе и импульсных, при соблюдении значения максимально допустимого напряжения. Выпускаются в номиналах от 4,7 до 10000 мкФ и на рабочее напряжение от 6,3 до 450 В.

Nichicon FW. Электролитические алюминиевые конденсаторы Nichicon FW предназначены для фильтрации питающего напряжения в различных аудиоустройствах. Конденсаторы выпускаются в диапазоне емкостей от 0,1 до 33000 мкФ при рабочем напряжении от 6,3 до 100 В. Точность номиналов конденсатором не хуже +/- 20 % на частоте 120 Гц, а допустимая температура нагрева составляет 85 градусов Цельсия.

Nichicon KG Gold Tune lug. Алюминиевые электролитические конденсаторы Nichicon KG Gold Tune lug предназначены для использования в источниках питания аудиоаппаратуры для фильтрации напряжения после выпрямителей. Конденсаторы рассчитаны на работу при температуре окружающей среды до 85 градусов и выполняются с точностью номинальной емкости +/- 20%. Nichicon KG Gold Tune lug могут иметь емкость от 680 до 33000 мкФ при рабочем напряжении от 16 до 100 В.

Nichicon KA. Для высококачественного аудио, имеют широкий температурный диапазон и емкость.

Nichicon KW. Стандартный электролитический конденсатор для общего применения.

источник





вторник, 27 апреля 2021 г.

Маркировка советских конденсаторов


  • К10 - Керамические на номинальное напряжение ниже 1600 В
  • К15 - Керамические на номинальное напряжение более 1600 В
  • К21 - Стеклянные
  • К22 - Стеклокерамические
  • К26 - Тонкопленочные
  • К31 - Слюдяные малой мощности
  • К32 - Слюдяные большой мощности

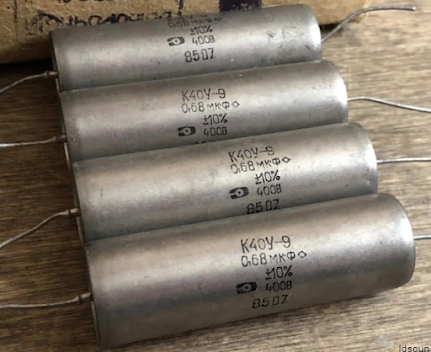

  • К40 - Бумажные фольговые на номинальное напряжение ниже 2000 В ( неплохо звучат в ламповых схемах усилителей К40-У9 как межкаскадные)
  • К41 - Бумажные фольговые на номинальное напряжение более 2000 В
  • К42 - Бумажные металлизированные
  • К50 - Оксидно - электролитические алюминиевые
  • К51 - Оксидно - электролитические танталовые, ниобиевые и др.
  • К52 - Объемно - пористые
  • К53 - Оксидно - полупроводниковые
  • К60 - С воздушным диэлектриком
  • К61 - Вакуумные
  • К71, К70 - Полистирольные
  • К72 - Фторопластовые
  • К73, К74 - Полиэтилентерефталатные
  • К75 - Комбинированные
  • К76 - Лакопленочные
  • К77 - Поликарбонатные
  • К78 - Полипропиленовые ( хорошие аудио конденсаторы а также для кроссоверов акустики К78-34 , К78Г итд)


среда, 14 апреля 2021 г.

Расчет динамиков



При создании акустики какой либо мы часто сталкиваемся ,с необходимостью расчета корпуса и фильтра 2х полосного или 3х ,под определенные типы динамиков.

Расчет динамики показателей можно сделать онлайн ТУТ или посчитать по формулам ниже.Анализ динамики и расчеты делаются по паспорту если он есть в наличии или расчитывается по формуле после соответствующих замеров характеристик динамика.
