ЧАСЫ ЭЛЕКТРОНИКА

Настольные часы электроника


Настенные часы электроника


Этот раздел посвящен советским настольным и настенным часам электроника, которые по сей день не утратили свою популярность,  из-за хорошего качества и стильного дизайна, который интересен и привлекателен даже на сегодняшний день. Здесь будут собираться схемы, фото, мануалы по ремонту и восстановлению.


Часы электроника Б6-401  с автоматической регулировкой яркости


Год выпуска 1975.
серийный номер №3368
Производитель: завод Микрон (Зеленоград)


Модель: Б6-401
Цена: 100р.
Будильник: нет
Резервное питание : нет
Яркость: есть (автоматич. рег. яркости)


Часы электроника Б6-401 ремонт и восстановление




Стеклянный кварц частотой 32 766 КГЦ


Эти часы  попали в нерабочем состоянии, трупЪ часы не включались, но после подробного осмотра и  измерений вселилась надежда на восстановление. Сами часы весьма интересный экземпляр одни из первых с (АРЯ) .Также часовой кварц на плате идет в стеклянном исполнении , в виде лампы.

Часы этого года выпускались с фронт панелями белого и черного цвета, сами корпуса выпускали синего, красного и серого цвета , других цветов пока не встречал.

Внешнее состояние тоже на троечку передняя панель пожелтела со временем, сам корпус грязный и требуется чистка и полировка ,  хром тоже  необходимо восстанавливать.

План работ:

1. Восстановление корпуса ( удаление желтизны,грязи,царапин)
2. Восстановление рамки хром
3. Восстановление электроники.
4. Замена ламп.





Схема часов  электроника Б6-401


Схема часов не найдена, но схема часов частично похожа на схему часов  электроника Б6-402, отличие есть в блоке питания.


Часы сделаны на 176 логике .

К176ие3 -3 шт.
К176ие4 -3 шт.
К176ие5 -1 шт.
К176ла9 -1 шт.


Часы до восстановления












передняя панель пожелтела  требуется восстановление


индикаторы 1976г севшие  , требуется замена







в часы зачем то засунули старый электролит  1000 мф 63в


предохранитель сгорел



2 транзистора  КТ315  пали смертью храбрых,  заменены на новые


старый шнур питания заменен на новый

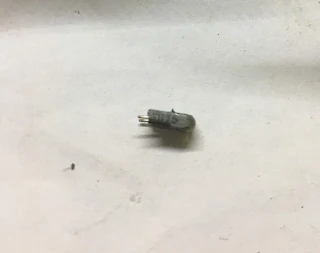

фоторезистор лапки отгнили под корень , пришлось доработать чтоб была возможность подпаяться

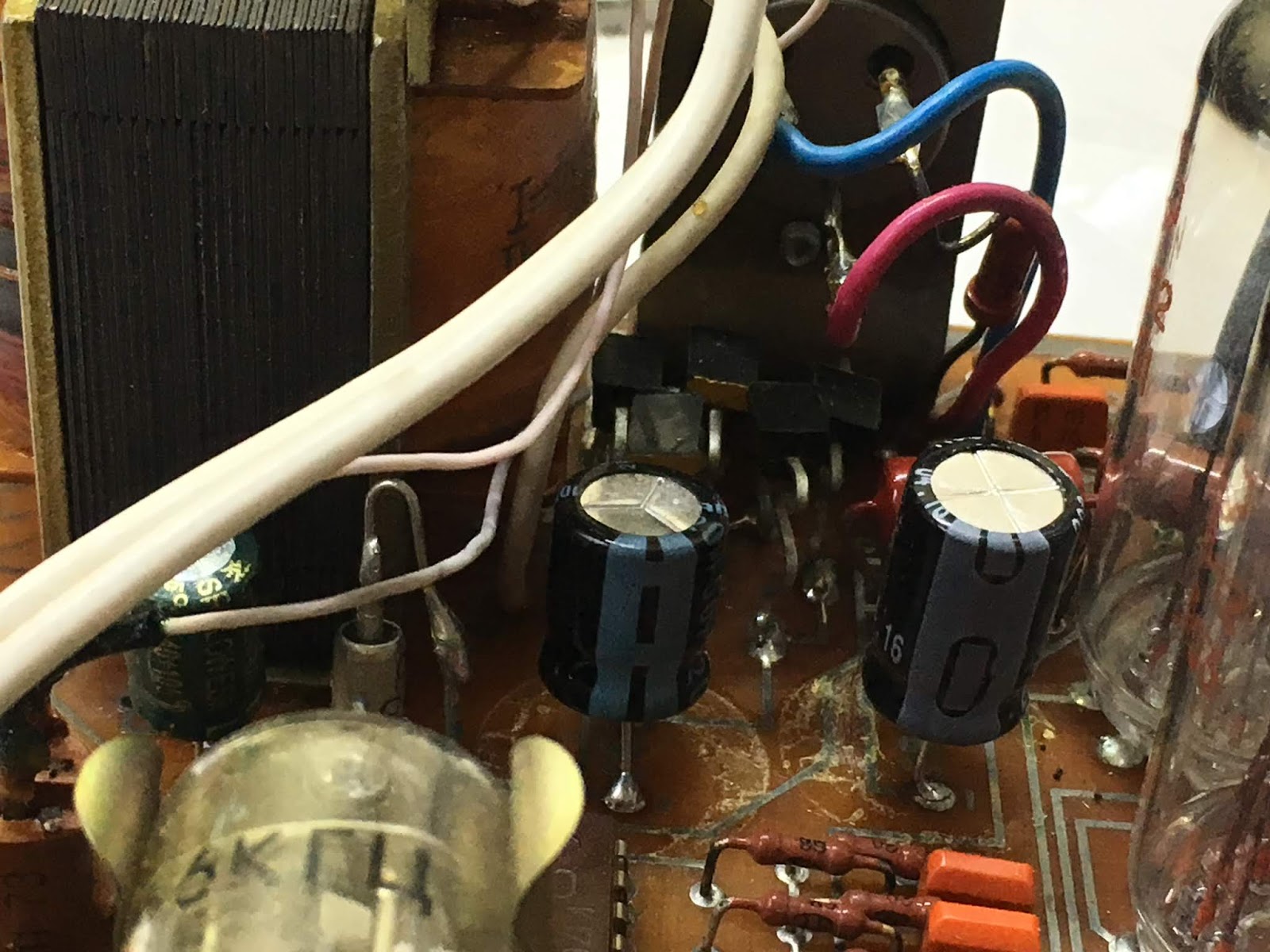

Электролиты 2 шт на 220мФ\63в.  и 1 шт 100мф\63в. заменены на новые







Пожелтевшую переднюю панель часов  пришлось отбеливать  спец химией




В блоке питания трудится П217А



Трансформатор с 1975 года шел обычный нонейм , с 1976г и далее стали ставить ТС-4-2. Размещаю габаритные параметры железа транса  и параметры обмоток модели 1975г.

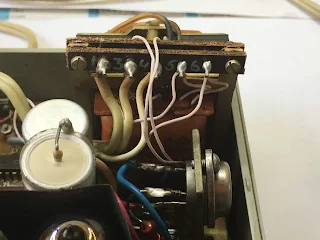

Трансформатор  часов электроника Б6-401  параметры обмоток.


I - 5000в. диаметр - 0.12

II - 620в. диаметр - 0.25

III - 38в.  диаметр - 0.59



Провека и сборка часов после ремонта


Перед сборкой что надо смазано , отчищено , почищено ,отмыто и отполировано. Также проверена и восстановлена работа датчика яркости (фоторезистора.) т.к. ранее он не реагировал никак.











Часы электроника Б6-401 видео работы часов









Часы электроника Б6-403 белые






Год выпуска 1981.
серийный номер №12276
Производитель: Анд  завод Азон Азейбарджан










Модель: Б6-403
Цена: 35р.
Будильник: нет
Резервное питание : есть (9в.)
Яркость: есть

План работ по восстановлению.

Состояние часов на троечку ,  внешне ушатаны сильно , по технич. части состояние лучше.

1.Восстановление корпуса ( удаление желтизны,грязи,царапин)
2. Восстановление рамки хром
3.Восстановление электроники.
4.Замена ламп.

Состояние часов до ремонта









Процесс ремонта часов электроника Б6-403 белые.

Если с ремонтом электроники проблем особых нет, то восстановление корпуса еще тот гемморой , но было найдено революционное решение (хорошая химия для восст.пластика) для восстановления белизны корпуса .восстановить белизну удалось в течении 2х дней. Перед восстановлением химией корпус был отмыт и отчищен от жира и грязи щелочью.

Схемотехнически часы такие же как и желтые часы электроника Б6-403 ,схема которых расположена в этом разделе.








На задней панели заменены кнопки , задней крышки отсека батареи нет  придется печатать на 3Д принтере.





Часовой кварц 32768 и конденсатор обвязки  аккуратно засунули в коробочку , такое решение я видел только на моделях производителя "Анд"


электролит по питанию заменен на качественный jamicon


Хром восстановил частично  весь пока решил не смывать восстановленный хром металлизир.клейкой пленкой ( вид не очень , надо будет смыть хлорным железом и перекрасить полностью, как будет время)






установлены новые лампы


установлен новый шнур




часы в сборе


Часы электроника 13 Г9-04




Ремонт и восстановление часов. Часы попались в неплохом состоянии. На единственном болте которым скручены часы стояла пломба, и это очень радует что никто там не ковырял.

Описание часов электроника:

Год выпуска 03.1986г.
Модель: Г9.04
Цена: 35р.
Будильник: нет
Резервное питание : да (9в.)
Яркость: есть

Корпуса часов выпускались белого, синего,коричневого и красного цвета.



корпус в синем пластике


Схема часов электроника  Г9-04



схема часов электроника Г9-04



еще вариант схема часов электроника Г9-04

Схемы часов практически одинаковые , отличие только в блоке питания.


Видео работы восстановленных часов электроника Г9-04





Часы сделаны на восьми микросхемах 176 логики. Функционал часов не богат есть только резервное питание ,будильник отсутствует. Часы после проверки и чистки работают точно. И так что есть на борту у этих часиков :

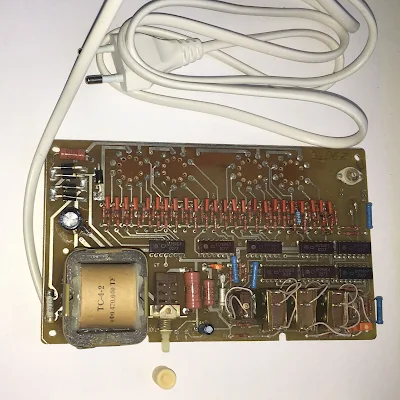

Основная часть компонентов платы :

К176ла9 -1 шт
К176ие4 -3 шт
К176ие3 -3шт
К176ие5 -1шт

Питание транс ТС-4-2
Лампы ИВ-12 -4шт ( панели идут на плате ПЛ25-П)
Лампа ИВ-1   -1шт разделительная секундная точка тире.

Лампы за 30 лет сели пришлось заменить. В остальном все отлично сохранилось даже электролиты на 200Мф.

Состояние в котором они попали ко мне это: выгоревший желтый пластик, вымазанный клеем шильдик и пер.панель, севшие лампы.


измазанная передняя панель

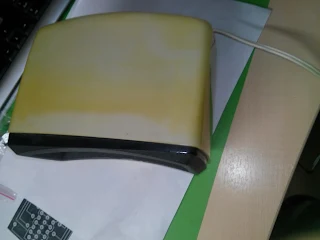

Выгоревший желтый пластик


Выгоревший люминофор


Нижняя часть с маркировкой


открытая фронтальная часть










Сохранилась верхняя черная панель котор. закрывает лампы и транс


нижняя часть платы разводка


Свежие лампы для замены


Десятки минут мальца засвечивает позже подыщем замену



И так нарисовался фронт работ :
  1. Восстановление пластика т.е. удаление желтизны
  2. Замена ламп.
  3. Проверка электролитов
  4. Переклеить шильдик электроника 13 и отчистить передн. панель.
Со вторым, третьим и четвертым пунктом проблем не было. Проблемы были с первым пунктом. Изучив природу этой желтизны, погуглив в сети и собрав все способы удаление желтизны с пластика я приступил.

Удаление желтизны с пластмассы


Природа пластика восьмидесятых, это пластик который под действием солнечного света начинает желтеть и довольно сильно. Сейчас я списком укажу какие я способы пробовал и они не помогли , и также напишу, что помогло при восстановлении корпуса.

Не помогло :
Сода + уксус
Скипидар
Перекись водорода 15%
Спирт 96%
Меламиновые губки (смоченные в воде)
Отбеливатель
Помогло :
Ацетон
Меламиновые губки (смоченные в ацетоне)

Техника очистки корпуса :

Так как ацетон агрессивная химия и плавит пластик, делать нужно быстро и аккуратно.
Первый этап предварительно очистив пластик и высушив, меламиновую губку смачиваем в ацетоне (не отжимаем) и быстро с средним нажимом протираем все поверхности, второй этап после 1-2 мин. отжимаем губку на половину быстрыми движениями протираем все поверхности ( на этом этапе начинает собираться на губке желтизна если губка загрязнилась меняем ее) третий этап влажная губка на половину без отжима быстро протираем все поверхности. При необходимости повторяем третий этап дважды чистой губкой.

Если у кого-то был опыт отбеливания пластика напишите пожалуйста т.к. проблема эта массовая и было бы интересно узнать другие методы и взять на вооружение.

Процессс отбеливанияяяя....











Панель также отмывалась меламиновой губкой (кроме зел. светофильтра)


Засаленные грязные кнопки хорошо отчистились меламиновой губкой стали как новые



Результат как вы видите неплохой получился. Вместо желтого получился благородный цвет слоновой кости.







Часы электроника 6.15







О часах электроника 6.15

Часы электроника 6.15 выпускали с 80х по 90 годы в разных цветовых решениях и исполнениях.
Корпуса часов выпускали пластиковые и деревянные, т.е. облицованные шпоном ценных пород дерева,красное дерево,бук.

Передняя панель в основном шла из зеленого пластикового светофильтра с горизонтальными тиснеными полосками по горизонтали сверху,снизу и надписью электроника 6.
Покрытие тиснения позолотой, в основном было на корпусах облицованных ценными породами дерева.

Кнопки настройки часов размещали как спереди так и сзади, на пластиковых корпусах кнопки в основном были спереди ,а на деревянных на задней части часов.

Часы сделаны на  логике  176 серии К176ие18  К176ие13  К176ид3
Индикатор  используется ИВЛ 1-7/5, трансформатор питания Т19-220-50



План ремонта :

1.Восстановить корпус
2.Исправить неисправность - (пропадает почти полностью индикация на часах при шевелении платы.)
3.Замена кабеля питания


Ремонт часов электроника 6.15


С начала решил восстановить корпус , а именно  приклеить зеленый светофильтр передней панели.Зачистить и подклеить буковый шпон, покрасить матовым акриловым лаком.





отклееный светофильтр


шлифовка корпуса

просветка внутренностей



При сборке корпуса вылезла одна небольшая неприятность, как вы видите на последней фотографии  через зеленый светофильтр видна белая часть корпуса, пришлось всю внутреннюю белую часть закрасить черным маркером.После этой процедуры через светофильтр виден только индикатор.


Второй этап ремонта - ремонт внутренностей .


Замена кабеля питания и батарейки резервного питания 9v .





Старый кабель питания перемотан изолентой в двух местах


Новый кабель с вилкой

Схема часов электроника 6.15








Внутренности часов




Зеленый светофильтр был приклеен клеем момент .




Заменен старый электролит  фильтра и кварц.




Неисправность - пропадание индикации, было вылечено  полным пропаиванием индикатора  и основных узлов питания .

Также  бывает и такая неисправность :
Часы работают, но нет возможности установить время или  будильник ,кнопки  SB1 SB2 SB3  не реагируют ни как.

Решение:

Включить режим полной яркости индикатора .



Задняя часть часов.

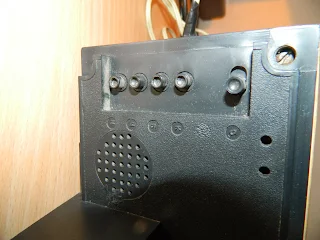

Кнопки настройки часов



Логотип и наименование модели.



Корпус часов покрашен матовым акриловым лаком чтобы была видна структура букового шпона.







часы в интерьере с телефоном тан-6



Часы электроника Б6-401






О часах


Часы электроника Б6-401 , Б6-402 , Б6-403 выпускали ориентировочно с 1975 по 1980 г.  в разных корпусах и цветовых исполнениях .



Варианты  корпусов которые выпускали.


 белый корпус

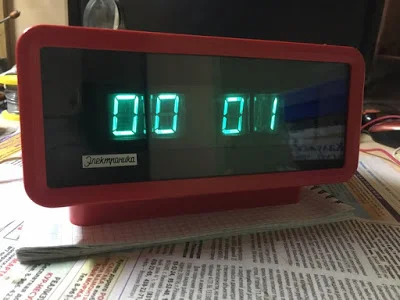

красный корпус


Синий корпус электроника Б6-403 1979г.



Модель Б6-401 выпускали с 1975 по 1976г. Изучив экспонаты музея Сергея Фролова выяснилось что мои часы ориентировочно 1976г. выпуска.


Ремонт часов  электроника Б6-401 синие


Часы попали ко мне в плачевном состоянии. Корпус был весь измазан краской светофильтра вообще не было, лампы были все севшие . Кабель питание весь грязный ,а вилка порезаная под евро розетку .Единственное ,что обрадовало что плату часов никто не ковырял .


Состояние часов в котором они ко мне попали .











Плату почистил от пыли , заменил все старые электролиты (со временем высыхают) Лампы 1976г. за 30 с лишним лет эксплуатации сели, люминофор потускнел. Пришлось все лампы заменить .






Новые лампы



Схема часов электроника Б6-402










Вот что ведают журналы тех времен если не используются транзисторные ключи.






Транзисторные ключи сделаны на транзисторах  КТ361Д  в следущих моделях уже ставили транзисторные сборки  К161КН1.




Очищенная плата

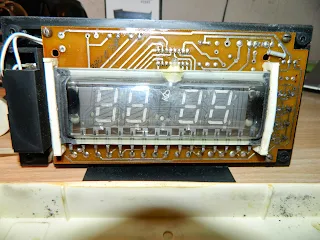

Старые лампы в работе

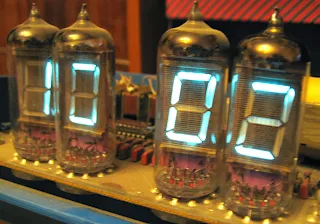

Новые лампы в работе


С корпусом пришлось повозиться, полностью зачищать  от краски наждачной бумагой. После шлифовки корпус шлифовал мелкой наждачной бумагой и полировал тряпичным тампоном смоченным в ацетоне, получилось довольно неплохо  корпус приобрел свежий вид.

Хромированные детали полировались паста гое .


До и после обработки почуствуйте разницу .


До обработки


После обработки



Дальше пришлось восстанавливать стекло  и внутренний экран который закрывает все внутренности кроме ламп, чтоб был похож на оригинал .



Оригинальная лицевая панель.





Если присмотреться то лицевая часть состоит из 3х частей стекло (или оргстекло),черная рамка с надписью электроника , и  черный экран возле самих ламп .

В моем случае это все отсутствовало.

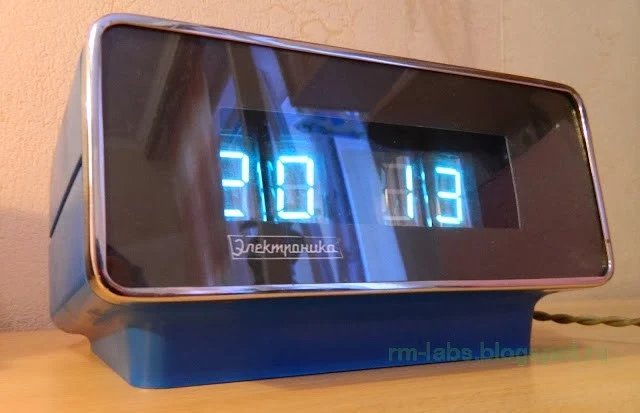

Восстановленная лицевая панель электроника Б6-401




Панель с белым логотипом




Панель с черным логотипом


Основное стекло было вырезано из прозрачного акрила , внутренний черный экран с надписью "электроника"  сделал из черного картона и изогнул чуть внутрь к лампам .

При проверке оказалось углы обзора маловаты ,нужно будет еще  глубже подрезать черный экран и загибать ближе к лампам.

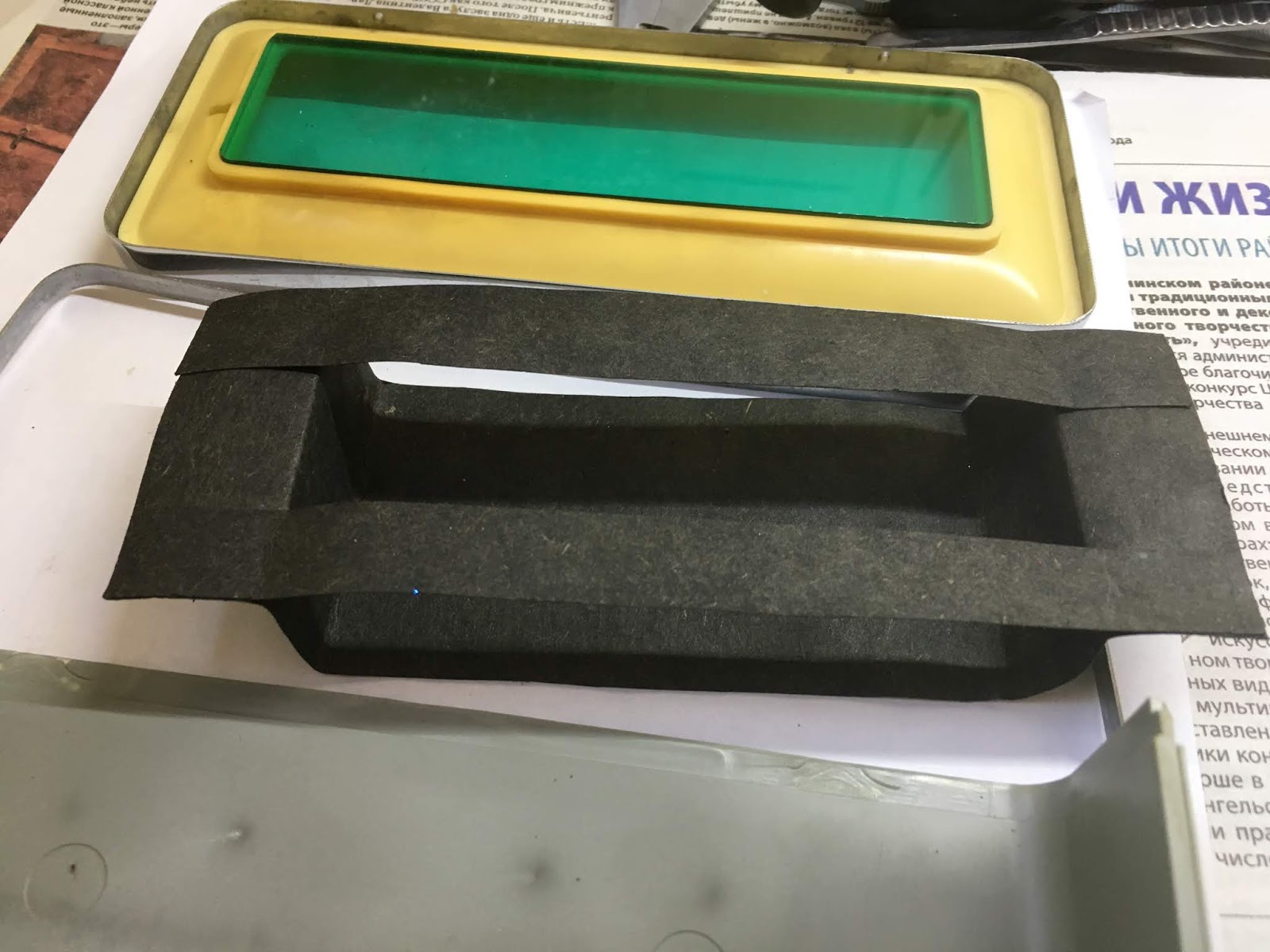

Фото процесса изготовления передней панели.



Сначала было опробовано на обычной бумаге ,потом делал из черного картона .

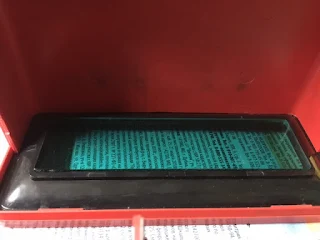

На этом фото второй черный экран установлен за лампами




При восстановлении шильдика "электроника"  была отдельная история .


Пришлось искать  фото с большим разрешением чтоб можно было обработать уменьшить до нужного размера и распечатать. В итоге нашлось фото,  с  модели Б6-401  а он оказался писаный белым по черному , пришлось делать из негатива позитив.

После как оказалось почти всю работу проделал зря, так как  были сомнения какая у меня модель, поэтому при изготовлении перепутал, шильдик "электроника" поставил белый, а не черный.

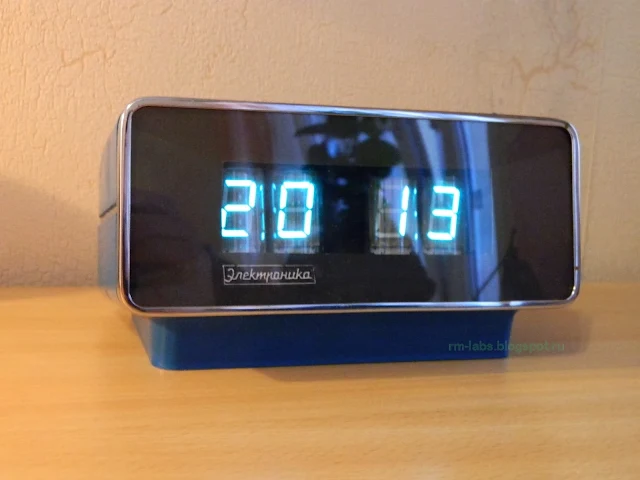

Черный логотип на Электронике Б6-401


Варианты логотипов.








Конечный  правильный вариант  панель с черным логотипом.







Восстановленные и полностью работоспособные часы заняли достойное место в моей коллекции.

----------------------------------------------------------------------------------------

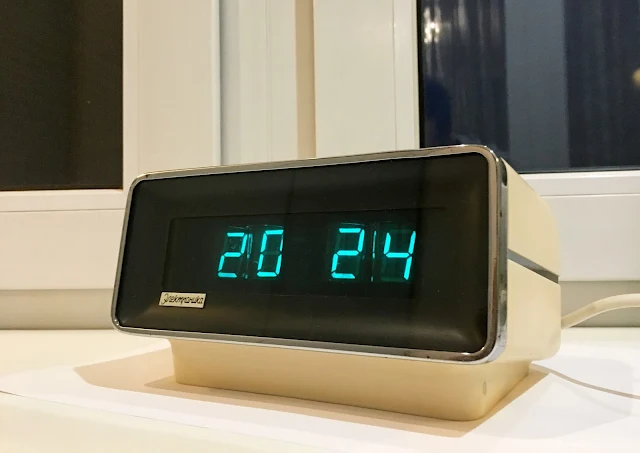

Часы электроника Б6-402 белые хром

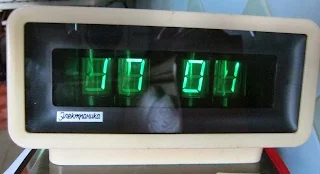

часы электроника б6-402 фронт



часы электроника б6-402


часы электроника б6-402 боковая и задняя часть


часы электроника б6-402  задняя часть с кнопкой яркости



Модель: Б6-402
Год выпуска: 1977г.
серийный номер №:92451
Производитель: Зеленоградский завод "Микрон" при НИИ Молекулярной электроники.
Цена: 65р.
Будильник: нет
Резервное питание : нет
Яркость: есть

---------------------------------

Обзор ремонта и восстановления часов. История этих часов терниста и пичальна  , но им повезло и они попали ко мне, и они не просто выжили они из гадкого утенка превратились в белого лебедя . Состояние в котором они ко мне  попали было - очень, очень, пичальный хлам. Но тем и интересней его было восстановить !  Корпус часов белый который редко встретишь.





разбитое стекло фронт панели


изгаженый и зашкуренный крупной шкуркой корпус


Транс предхоз сука балбес хотел выдрать но он не сдался.




И так фронт работ немалый !  Поехали !!!!


План ! какже без него !  надо курить план ! МНОГО  ПЛАНУ =)

  • Восстановление трансформатора питания
  • Ремонт платы часов
  • Ремонт корпуса часов
  • Замена кабеля питания
  • Восстановление хрома  ?
  • Замена ламп
  • Замена фронтального стекла

Схема часов электроника Б6-402




электроника б6-402 схема



Сначала корпус был разобран и отмыт  обычным хозяйственным мылом  с  щеткой.



желтизну пришлось сошкуривать до белого основания  что то шлиф машиной , но в основном в ручную т.к. много криволинейных частей


разложили перепроверили перед сборкой ,типа отк и дефектовка


Трансформатор восстановлен и проклеен. Плата тоже восстановлена резисторы поставлены новые. Заменены старые электролиты на новые.



на плате были засвет 2х сегментов в десятках часов , оказалось 2 резистора были лопнувшие
один из резисторов установлен не по номиналу ( 10к. вместо 20к) видать уже ремонтировали ранее


установлены новые индикаторы ив-12

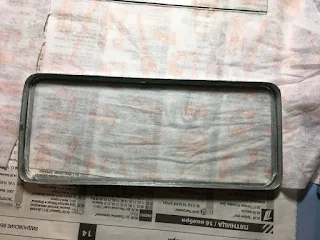

заменено разбитое стекло фронт панели,  вырезал по образцу  модели красного цвета



плата  отмывалась бензином Калоша  от всякого мусора припоя итд.




хром был отполирован  но , не восстановлен хром пострадал  со временем а также пострадал от рукожопов которые стали его шкуркой елозить тем самым содрали часть покрытия



Часы электроника Б6-402 красные хром






электроника Б6-402 1977г  маркировка


Видео восстановленных часов электроника Б6-402




------------------------------------------------------
Год выпуска 1977.
серийный номер №324
Производитель: завод Тантал г.Саратов






Модель: Б6-402
Цена: 65р.
Будильник: нет
Резервное питание : нет
Яркость: есть
------------------------------------------------------
Внешнее состояние этой модели часов хорошее, корпус не бит и не царапан.

По техническому состоянию они были не исправны, горели одни нули. Также внутри были обнаружены попытки хардкорного ковыряния и  некачественного ремонта.


Если внимательно присмотреться о боже ! ЙОПТ !  кварц его распяли !  на куске текстолита навесными соплями! Любой радиолюбитель знает,что кварц нужно вешать как можно ближе к лапам часовой микры.


куча соплей и загаженная плата в канифоли так делать НИЗЯ !

После таких ремонтов пришлось сначала отмыть всю плату спиртом, переделать сопли а  потом ремонтировать.


старые индикаторы сели и пошли все полосами


новые индикаторы


хромированная рамка фронт панели была загажена жиром , ее также пришлось отмывать спиртом


Добротная фронт панель - снаружи 3мм стекло и 5 мм зеленое оргстекло  внутри.


Задняя часть модели 1977 года отличается от модели 1976 , на ней 2 решетки вентиляции, а на модели 1976г. 4 решетки вентиляции и отсутствует кнопка яркости ( ее перенесли вниз к кнопкам настройки часов и минут)


Еще интересная особенность (или косяк ) - шильдик " электроника"с фронт панели  на модели 1977г белым по черному четко вписывается в черную панель , на модели же 1976г. черным по белому не вписывается.

1977 год.
1976 год




Часы электроника Б6-402 красные пластик


Часы попались в хорошем состоянии для своих лет.

Год выпуска 1976.
серийный номер №01173.
Производитель: неизвестен


Модель: Б6-402
Цена: 65р.
Будильник: нет
Резервное питание : нет
Яркость: есть



Эта модель часов под номером Б6-402 выпускалась с рамкой более толстой и в 2х вариациях хромированая и пластиковая, в моем варианте это пластиковая рамка цвет красный.В остальном дизайн корпуса остался тот же, как и на модели Б6-401.


После вскрытия пришлось приклеить шильдик который со временем отсох и болтался внутри.






С серийным номером отдельная песня. Шильдик маркировки часов отсутствовал, но на месте шильдика была еле заметная надпись карандашом 01173, по надписи предположил, что модель 1973 года, но нет, пришлось для подробной идентификации вскрыть корпус, оказалось это серийный номер. На платах ранее ставили также серийные номера .

Внутренности часов в идеальном состоянии.





Отдельного внимания заслуживает качественная передняя панель. Панель сделана из 4 мм стекла и добротного советского 5мм бирюзового оргстекла.


стекла установлены боком для наглядности





маркировка на плате лев. нижний угол




ЭЛЕКТРОНИКА Б6-403





Модель: Б6-403
Год выпуска: 1979г.
серийный номер №:92451
Производитель: Зеленоградский завод "Микрон" при НИИ Молекулярной электроники, г.Зеленоград, 1965г.
Цена: 70р.
Будильник: нет
Резервное питание : есть (9в.)
Яркость: есть


Сделаны в ярко желтом корпусе (который редко встретишь) и скорее всего приурочены были к олимпиаде  80х . Обратите внимание на шрифт логотипа ,заметно отличается. В основном шрифт на логотипах был одинаков.








По сравнению с моделью Б6-401  эти сохранились практически идеально .
Единственное это точность хода нужно подстроить спешат на 2 минуты , и заменить кварц с конденсаторами.





Фактура пластика сделана под кожу ,пазы под защелки фрезерованы с торца.









Обе половинки соединяются одни большим пластиковым болтом M8 под шлицевую отвертку .Я при разборе его разломал  ,пластик болта оказался хрупкий.


Также задняя панель имеет много отверстий для настройки.

Рег 1  Вывод проверки цепи питания  ламп ИВ12
Рег 2  Общий вывод с микросхемы  К176ла7
Рег 3  Подстройка конденсатором точности хода часов.

2 отверстия внизу

1. Проверка осциллографом
2. Общий




Схема часов электроника Б6-403








Внутренности часов ЭЛЕКТРОНИКА Б6-403







 пластиковая колодка с пенопластом для защиты наконечников ламп


 регулировки помечены на плате зел. маркером










11 комментариев:

  1. Этот комментарий был удален автором.

    ОтветитьУдалить
  2. Рассказ впечатляет, таких масетров как Вы, очень мало! Мечтаю приобрести отреставрированные часы Электроника Б6-401, желательно, в белом исполнении. Адрес электронной почты: arback@yandex.ru.

    ОтветитьУдалить
  3. Хорошо корпуса отмываются " Шуманитом". Только надо смачивать секунд на 10. Потом смывать.. Им же очищал и платы. Получаются как только , что с конвейера. Только на некоторых детальках могут смыться надписи..Вот такой вот метод. Пользуюсь и по сей день.

    ОтветитьУдалить
    Ответы
    1. Бывают разные шуманиты. А какой именно вы использовали? Жироудалитель или для читски плит и унитазов?

      Удалить
  4. Хороший материал, поучительный. Жаль рисунки плохо увеличиваются

    ОтветитьУдалить
  5. Да норм вроде все увеличивается я заливаю фото в норм разрешении

    ОтветитьУдалить
  6. Спасибо за комментарии,Класные часы были.

    ОтветитьУдалить
  7. А какой именно шуманит?

    ОтветитьУдалить
  8. их и сейчас можно было продолжать производить

    ОтветитьУдалить
  9. Что же это за хитрая химия для отбеливания пластика?

    ОтветитьУдалить
  10. подскажите, В электроника 13 Г9-04 какая модель кнопок, а то в моих треснула. Хотелось бы поставить новую

    ОтветитьУдалить
