ИНТЕРЕСНОЕ О ЛАМПАХ

Радиолампа "БАБУШКА"




На тверской радиостанции уже велись разработки и опыты по изготовлению отечественных радиоламп. В 1916 году удалось сделать первую радиолампу,"БАБУШКА".Спомощью этой лампы даже удалось "поймать" некоторые заграничные радиостанции.

На радиостанции для приема дальних сигналов использовали ламповые усилители, в которых использовали не особо надежные французские лампы, срок службы этих ламп был не более 10 часов и стоили они на то время 200 рублей золотом 1 шт !
Советский радиотехник М. А. Бонч-Бруевич решил не закупать дорогие заграничные радиолампы а решил разработать свою радиолампу.
Лампа удалась!. Эти лампы работали месяцами и стоили всего 32 рубля!

В школах, на заводах, в ремесленных мастерских он собрал кое-какое оборудование и из подручного материала стал делать лампы и радиоприемники.

Вот так маленькая "внештатная" радиолаборатория, размещавшаяся в двух комнатах,мало-помалу начала снабжать лампами радиосредства Петрограда и радиостанции фронтов.

Необычные лампы накаливания







Немного истории о лампах накаливания .И так ,что же было до лампы накаливания ? какие типы ламп были ? Изначально было много способов освещения ,были керосиновые , газовые фонари ,с бамбуковой нитью,графитовой нитью.
И основная  была задача это светоотдача ,о как в рифму =)
Керосиновые и газовые - светили хорошо ,но пожароопасные .Лампы у которых нить накала был стержень графита ,были более долговечны ,но все же имели свои недостатки .


Необычные лампы Dylan Kehde Roelofs


Но как видите из обычной лампы накаливания можно даже творить скульптуры ,в виде ракет,насекомых,футуристических космических обьектов,старых плафонов Эдисона. Наглядно это доказал дизайнер и создатель ламп Dylan Kehde Roelofs.




















Самая старая лампочка в мире работает более 100 лет .


Самая  старая  лампа накаливания  в мире , ее возраст  111 лет ! Находится эта лампа в Калифорнии в одной из пожарных частей , под бдительным наблюдением нескольких веб камер.Эта лампа  единственная из ламп которая имеет свой сайт в сети .

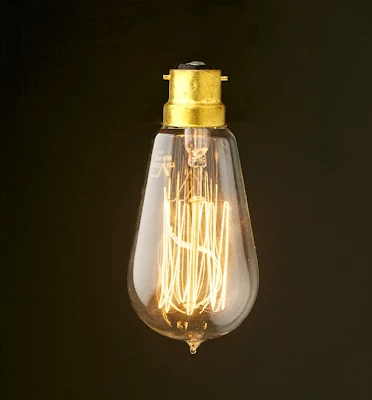

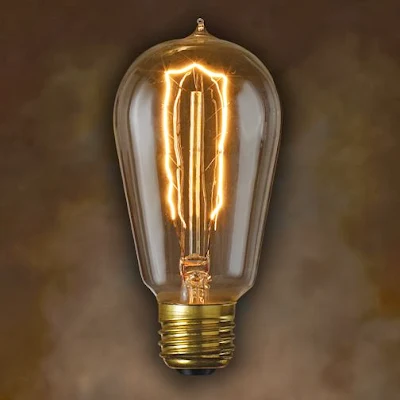

Винтажные лампы накаливания



Оказывается старые лампы 30х-40х  годов  великолепно вписываются в современные и старинные интерьеры сегодняшних дней, а также некоторые компании производят по сей день точные копии лампочки Эдисона  , старые железнодорожные лампы  и.т.д



 Формы нити накаливания как вы видите разнообразны . Спиралевидные ,зигзагообразные , гирляндообразные .











А вот как видят дизайнеры эти лампы в интерьере









МОДДИНГ FLASH и РАДИОЛАМПА


И так , представляю вам оригинальный мод обычной флешки  !
Корпус этой флешки сделан из обычной старой радиолампы 6П15П !
Лампа в нижней части  где ножки , была аккуратно отрезана с
помощью DREMEL и внутрь колбы была вставлена флешка .
Более подробный ворклог можно посмотреть  >>ТУТ<<



Лампа флешка в сборе.


Лампа флешка в работе.


Самая мощная радиолампа в мире !


выходной мощностью 1200 кВт !






источник

Изготовление триодов .


На свете много интересных людей  , но этот французский кулибин  делает триоды в домашней мини мастерской ,часть электроприборов для изготовления триодов сделаны им самим , по старым журналам и книгам . Потрясающе интересный ролик !!!


А это  страничка автора этого  ролика   http://paillard.claude.free.fr/triodes/plantri.html


Крупнейшая коллекция радиоламп






Иногда  очень впечатляет как люди отдаются любимому делу, особенно интересна коллекция  немецкого энтузиаста  который собрал радиолампы практически со всех уголков мира (даже из Австралии !)  и провел коллосальную работу по  обработке, и поместил это все в эдакий музей радиоламп.
В этом музее можно увидеть даже очень старые и редкие лампы .
Также можно посмотреть редкие и оригинальные экземпляры ламп из синего стекла американской компании Arcturus Radio Co. 1927 года !

Такой оригинальный подход придумала компания для узнаваемости бренда. Компания долгое время колбы ламп делала из синего стекла , а потом стала просто обычное стекло красить синей краской . Музей  можно также посмотреть  виртуально   TUBE MUSEUM



Легендарные  6L6GC   и   12AX7 (E83CC)  в твердом теле от компании AMT Electronic !



Наконец то  жаждущая публика  разного рода  музыкантов , гитаристов , да и просто радиолюбителей  увидела выход в свет новые разработки популярных радиоламп.

AMT Electronics 12AX7WS  и AMT Electronics 6L6WS  от российской компании AMT Electronics .Эти лампы пентод и двойной триод по утверждению производителей  практически полный аналог  ламп  6L6GL и 12AX7 (E83CC), но с более повышенным ресурсом  и запасом прочности , для работы на повышеных нагрузках в разного рода  гитарных усилителях.

AMT 12AX7 Warm Stone







Паспорт на AMT 12AX7 WS







AMT 6L6 Warm Stone





Предельные характеристики твердотельного пентода  AMT 6L6WS
  • Номинальное анодное напряжение 250В
  • Предельное напряжение на аноде и экранной сетке – 800В
  • Максимальная рассеиваемая мощность на аноде – 50Вт.
  • Предельная кратковременная мощность на аноде (Т<100мс) – 120Вт
  • Максимальный ток анода – 1,5А.
  • Напряжение катод-накал – 200В.
  • Ток 2-й сетки не более 30 мА.
  • Напряжениенакала 6.3В
  • Ток накала 20мА

ВАХ  AMT 6L6WS

 IA=f (UG1)  (UA=UG2=250V, 375V, 500V)

 Выходные характеристики UG2=250V




 Выходные характеристики UG2=500V

Гигантские газоразрядные ламповые часы




Этот проэкт был сделан одним немецким энтузиастом  Фридхельмом Бруегманном Строительством этого проэкта он занимался более 7 лет !       В этих часах аж 103 лампы
Из них :
  • Газоразрядные индикаторы ZM1040   6шт. оранжевого цвета отображают часы,минуты,секунды

Часы впечатляют большим количеством  ламп !




Индикация времени выполнена на  газоразрядных индикаторах ZM1040  Эти индикаторы в европе были достаточно популярны и производились такими компаниями как : SIEMENS, PHILIPS, TESLA,VALVO ,ULTRON  в красном и оранжевом исполнении .





Часы выполнены по всем канонам ламповой радиотехники , провода скручены в жгуты капроновой бечевкой , монтажные панели вдоль ламповых панелей , проделана большая работа по монтажу и настройке часов. Видя все эти фото можно теперь себе представить ,что в эпоху когда не было транзисторов и микросхем любое цифровое устройство бы имело большие размеры  и большой объем работы ,при изготовлении этого устройства.

TESLA COIL 300000v through NIXIE TUBE IN-18



На фото через газоразрядный индикатор ин-18 с помощью трансформатора TESLA пропускают 300000 вольт  ,при таком большом напряжении лампа начинает красиво светится ,а каждый катод излучает большие пучки сине-фиолетовых молний.



OLD NEON INDICATOR



В этой статье мы немного раскажем о старых неоновых индикаторах , какие они были как их делали и еще много интересного !

Неоновые индикаторы General Electric


В 1930 годах одно из подразделений компании General Electric начали выпускать неоновые лампы серии proGE .Внешний вид лампы было решено делать в виде отдельных букв английского алфавита и некоторых символов , из букв организовывали рекламные вывески для магазинов. Сами лампы ставились колбой вниз и были только оражевого цвета.
Производство компанией GE этих ламп было пару лет ,после было свернуто не выдержав конкуренции с компанией Kayatt.

Символ буква R
Производитель : General Electric  Напряжение: 110v Мощность: 2-3 w Газ: неон Дата выпуска : 1930 г
Символ буква E
Производитель : General Electric  Напряжение: 110v Мощность: 2-3 w Газ: неон Дата выпуска : 1930 г
Символ звезда Давида
Производитель : General Electric  Напряжение: 110v Мощность: 2-3 w Газ: неон Дата выпуска : 1930 г

Неоновые индикаторы TESLA

Символ крест
Производитель : TESLA Напряжение: 220v Мощность: неизвестно Газ: неон и аргон Дата выпуска : 1990 г
Символ буква N и колесо с крестовиной
Производитель : TESLA Напряжение: 220v Мощность: неизвестно Газ: неон и аргон Дата выпуска : 1990-1992 г
Символ PEACE МИР
Производитель : ABCO (Japan) Напряжение: 110v Мощность: 2-3w Газ: неон и аргон Дата выпуска : 1970 г

Неоновые индикаторы BIRDSEYE

Производитель : Birdseye Electric Co. (USA) Напряжение: 110v Мощность: 2-3w Газ: неон и аргон Дата выпуска : 1930 г
Производитель : Birdseye Electric Co. (USA) Напряжение: 110v Мощность: 2w Газ: неон и аргон Дата выпуска : 1930 г Также многие компании выпускали лампы оригинальных форм и надписей ,например таких.
Символ улыбка =)



Производитель : Aerolux Duro-Test (USA)
Напряжение: 110v
Мощность: 2w Газ: неон и аргон
Дата выпуска : 1975 г



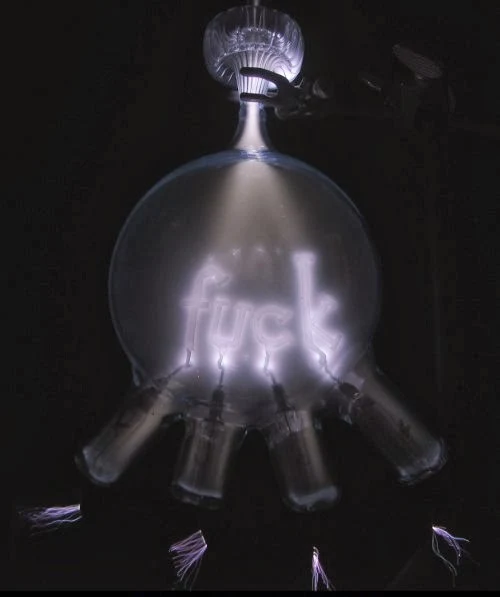

Лампы с надписями






источник




Неоновые лампы и индикаторы СССР





Символ Кремль и цифра 50


Производитель : неизвестно
Напряжение: 220v
Мощность: неизвестно
Газ: неон
Дата выпуска : 1968 г

О лампе очень мало информации только цена 1руб 20 коп ,ЛЭ 220v -то есть лампа  напр. 220 вольт , и то что лампа была произведена к 50 летию великой октябрьской революции ,маркировки производителя на ней найдено не было.

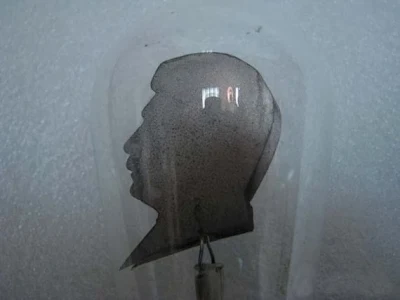

Символ профиль Сталина



Производитель : неизвестно
Напряжение: 120v
Мощность: неизвестно
Газ: неон
Дата выпуска : 1935 г










Лампочка приурочена в честь юбилея полёта Юрия Гагарина в космос.



Производитель : неизвестно
Напряжение: 220v
Мощность: неизвестно
Газ: неон
Дата выпуска : 1971 г



Винтажные  приборы на неоновых лампах




mason simvol neon



У многих слово неон асоциируется с неоновой подсветкой вывесок магазинов,баров и.т.д, но мало кто знает ,что обычные неоновые индикаторы одни из самых первых служат нам уже около 50 лет по сей день.

Они стоят в выключателях ,стартерах люминисцентных ламп,измерительных приборах,медицинских приборах.
О некоторых таких винтажных приборах я расскажу в статьях ниже.




Неонки из стартеров для люминисцентных ламп








Неонки разных цветов , можно проявить фантазию и использовать в различных электронных проектах .





Измеритель напряжения Ц-216




Год выпуска приблизительно 60-70е. Производитель: неизвестно

Этот прибор используется для измерения переменного напряжения сети.

Внешне прибор состоит из двух пластиковых щупов на одном из них прорезь для просмотра индикации.

На концах находится металлический стержень.Шнур между щупами сделан капроновой оплеткой .

Сам измеритель состоит из линейного индикатора тлеющего разряда ИН-9 и

диода с резистором.Схема простая и надежная без всяких изысков.








 диод Д226Г внутри





маркировка щупа








Прибор  в работе . На фото видно свечение лампы ИН-9  она имеет фиолетовый оттенок .



 Схема прибора Ц216





ИН-9

ИН-9

Линейный индикатор тлеющего разряда ИН-9 для работы в качестве визуального цифрового индикатора электрических сигналов в контрольно-измерительных устройствах, в системах управления технологическими процессами.
Индикация производится через боковую поверхность баллона.



Измеритель напряжения Ц215




Прибор Ц215 применялся в бытовых условиях для контроля за напряжением сети стабилизирующих трансформаторов,питающие телевизоры и радиоприемники.

Прибор сделан в пластиковом корпусе.В измерителе используется газоразрядный индикатор ИН-9, включается по такой же схеме как и прибор Ц215.

Производитель: неизвестно



передняя панель прибора



задняя часть прибора

Указатель напряжения УН-1






Этот указатель тоже ананалогичен прибору Ц215,но выпускался наверное немного ранее (просто назывался УН-1), внутри него смонтирован линейный аналоговый индикатор ИН-9, диод, конденсатор и два резистора. VD - Д226Г R1 R2 -50 кОм С -конденсатор 0,5 мкФ/160 В



Ламповый усилитель 3LOCK





Необычный кубический дизайн лампового усилителя 3LOCK разработал польский дизайнер Матеуш Гловка.






Сам усилитель сделан на печатной плате, но для уменьшения наводок на усилительный тракт все трансформаторы и дроссели помещены в квадратные кожухи из алюминия.












Силовой трансформатор стоит тор. Для изготовления корпуса в основном использовался только нержавеющая сталь и алюминий.





Cделано 3 канала на вход ,для чего соответственно сделано 3 кнопки L1,L2,L3 .












Изначально было несколько набросков дизайна усилителя.














Над каждым кубом сделана красивая белая подсветка, лампы также подсвечены синими светодиодами.








FUN TUBES





Лампа в деталях





Производитель FUN TUBES

Эта необычная лампа была сделана скорее всего для удовольствия и самосовершенства.

При увеличении напряжения рука с рычагом у человечка начинает двигаться.




Видеотелефон  1956 года.





Оказывается в далеком 1956 году уже были попытки создания видеотелефона.









Рекламный плакат 1956 года гласит ,что теперь военные технологии которые использовались для для кораблей и самолетов,
а именно лампа TONOTRON позволит вам лицом к лицу совершать телефонные звонки из вашего дома или офиса.








Но в быту технология видеотелефона не прижилась скорее всего из-за сложного конструктива самой лампы.

Чтобы раскачать эту лампу необходимо было на 4 сетки лампы подать разное напряжение !  не считая анодного !






СВЕРХМИНИАТЮРНЫЙ ВАКУУМНЫЙ ЦИФРОВОЙ ИНДИКАТОР НАКАЛИВАНИЯ ИВ-9




Вакуумно накаливаемый индикатор ИВ-9 производства завода ОРЗЭП г.Орел . Каждый сегмент индикатора представляет собой нить накаливания.




Вакуумно люминисцентный индикатор ИВЛ2-7/5





продолжение следует ...
