НАСТОЛЬНАЯ ЛАМПА С ЧАСАМИ

Светильник «Электроника» ННБ49-60-057


В этой статье расскажу о ремонте винтажной  настольной лампы с встроенными ламповыми часами электроника 1993 г выпуска новосибирского завода полупроводниковых приборов НЗПП с ОКБ .
Кстати они также выпускали часовую микросхему КА1035ХЛ1 .

О часах :

Часы электроника сделаны на распространенной часовой микросхеме тех времен   микросхеме КА1035ХЛ1 и ВЛИ (Вакуумно люминисцентный индикатор) лампе ИВЛ2-7/5.

Выпускались в 2х цветовых вариантах черно-белый и черно-серебристый.




Лампа черно-серебристого цвета

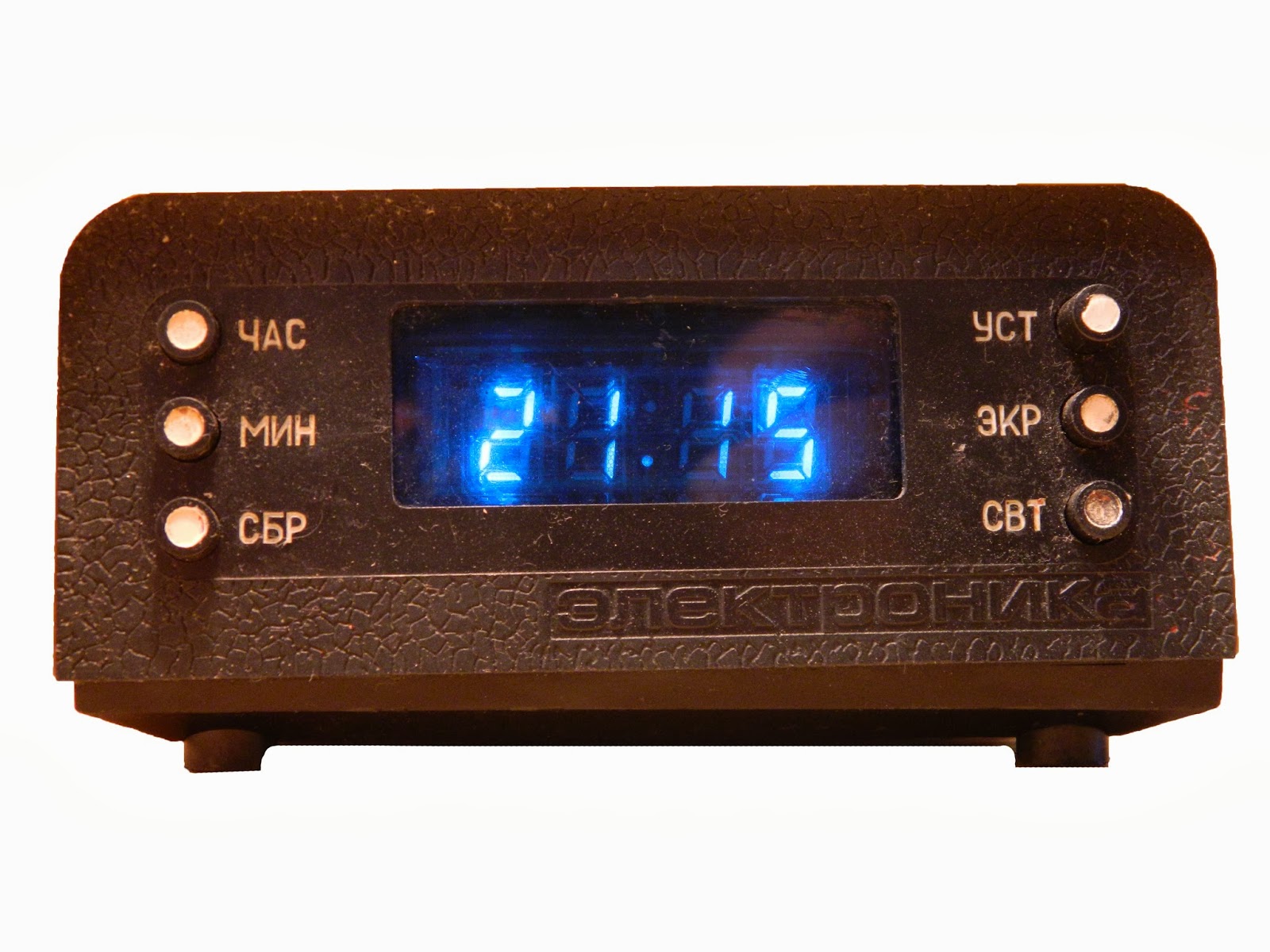

Панель управления:

кнопки установки часов,минут,сброс,яркость индикатора,будильник и выключения яркости лампы(очень удобная вещь+экономия электричества).

Батарея резервного питания 9v.
Максимальная мощность лампы 60w ,
номинальная 40w.
Часы также  имеют оригинальный дизайн плафона .

Для удешевления конструкции, корпус лампа-часов сделан из пластмассы , даже втулки для болтов крепления нижней части, сделаны из пластмассы и болты там держатся плохо.

В процессе эксплуатации лампа-часов  был замечен интересный косяк ), при повороте плафона на 90 или 180 градусов лампа просто падает , она не устойчива . Инженеры при разработке похоже даже об этом не задумывались чтобы сделать ее устойчивой при повернутом плафоне .



Верхняя часть плафона




О ремонте :

Корпус часов белая часть  была обклеена наклейками, и выцвела там где их не было .
Корпус и стойку плафона обклеил пленкой под бук , аккурат под тон букового стола. Лампа приобрела более аккуратный и свежий вид .

Часы не работали ,при индикации и нажатии кнопок выдавали всякую чушь .Микросхему КА1035ХЛ1 пришлось заменить. Высохшие старые электролиты на плате тоже были заменены .В процессе эксплуатации часы начали спешить минут на пять, пришлось подстраивать подстроечным конденсатором С4,( находится рядом с кварцем).

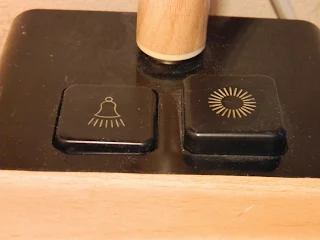

Кнопки и панель управления лампы.



Типовая схема  часов

Еще одна схема часов



Нашел на просторах интернета еще схему  перерисованную неким господином Alex1959, судя по этой схеме выпускали эти лампы  не только на  КА1035ХЛ1 микре а и на популярной 176 логике.

Внутренности часов.





Инструкция по эксплуатации светильника





Как вы видите на инструкции по эксплуатации  на первом листе стоит знак качества СССР , но эти часы не соответствуют этому знаку  , этот знак  кое что значил только в 60х  , с 70 по 90 годы его просто стали штамповать бессистемно на каждую продукцию.
