Киберпанк наручные часы

КИБЕРПАНК ЧАСЫ НА ИВЛ2-7/5

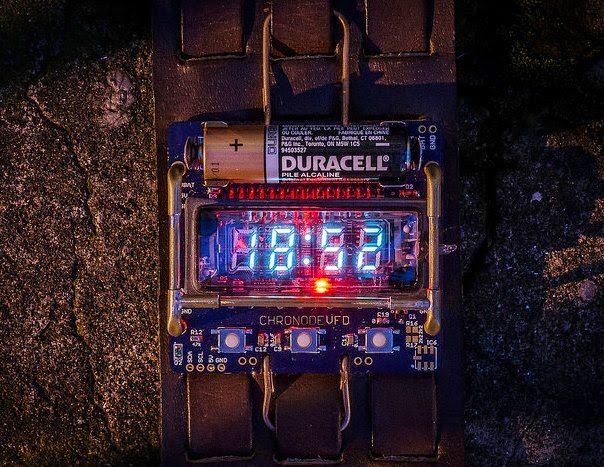

Эти оригинальные часы в киберпанк стиле сделаны на

базе отечественного индикатора ИВЛ2-7/5.

Крепление часов латунная трубка припаянная к полигонам на плате .

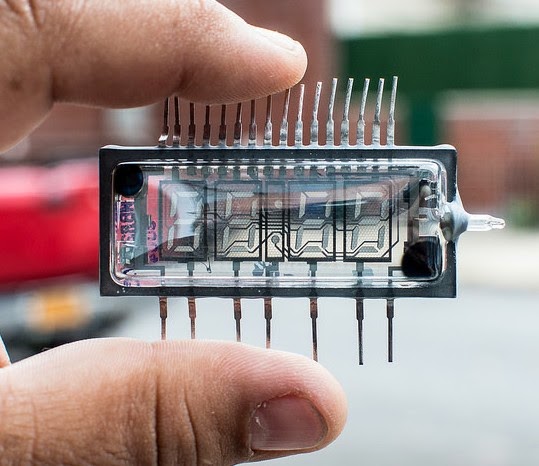

Автора этого проекта привлек полупрозрачный внешний вид индикатора.

Он подсветил с задней части его красным светодиодом,сделал на плате с трубками и прикрепил на оригинальный кожаный широкий ремешок.

Эту моддинг идею использовал я ранее в своем проекте при восстановлении

часов ЭЛЕКТРОНИКА 12-41В.

Питание часов 1 пальчиковая батарейка.

При таком питании разработчику сего девайса пришлось попыхтеть

чтоб добится равномерной яркости индикатора.

состав :

контроллер - ATMega88

микросхема реального времени MAXIM DS3231

ИВЛ рулит микросхема MAX6920

Повышающие преобразователи напряжения MCP1640,NCP1403

также нашпиговал разными датчиками типа :

Один аналоговый и два цифровых. Аналоговый датчик фототранзистор используется для выявления уровня внешней освещенности.

Цифровые датчики включают в себя BMP180 барометрического / датчик температуры и MMA8653 акселерометр,для обнаружения движения.

Еще замечено,что сам сосок индикатора(с правой стороны) никак не защищен, а именно эта часть индикатора является самой хрупкой. Разработчику по этому поводу не мешало бы продумать защиту этой части индикатора.
